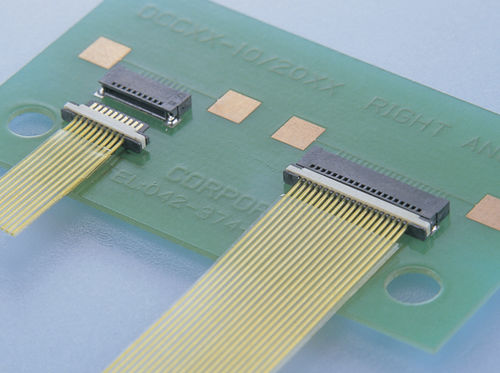

Conector cabo-placa DCC series

coaxialPCBretangular

Suportando cabos discretos (#36 AWG) e utilizando tecnologia para a montagem de fiação fina conforme aperfeiçoada em nossa atual Série SSL (conectores de passo 0,5 mm para cabos coaxiais ultrafinos), os conectores de passo 0,5 mm da Série DCC são montados em cabos em uma operação de montagem em lote. Estes conectores são extremamente compactos, com alturas de montagem de apenas 1,2 mm (10, 20 e 30 contactos) tanto no lado da placa como do cabo. A altura correspondente é de apenas 3,8 mm (10, 20 e 30 contatos) quando acoplado. Além disso, com uma largura de cabo cruzado de apenas 7,67 mm, a variação de 10 contatos é o menor conector deste tipo na indústria. O conector do lado do cabo foi projetado para ser extremamente compacto, e medindo apenas 2,75 mm na direção do cabo, é ideal para passar por dobradiças e outras aberturas restritas. Quando montados no cabo, por exemplo, estes conectores podem ser passados através de aberturas de dobradiça de apenas 3,5 mm (mínimo) de diâmetro. Assim, esta série oferece a solução perfeita para a conexão das unidades de LCD em telefones celulares tipo dobrável, câmeras digitais e similares ao PCB principal. Mesmo em especificações que não exigem passagem por dobradiças e outras aberturas restritas, o tamanho compacto desses conectores significa que eles podem contribuir muito para a miniaturização de dispositivos e para um maior grau de liberdade no trabalho de layout.
