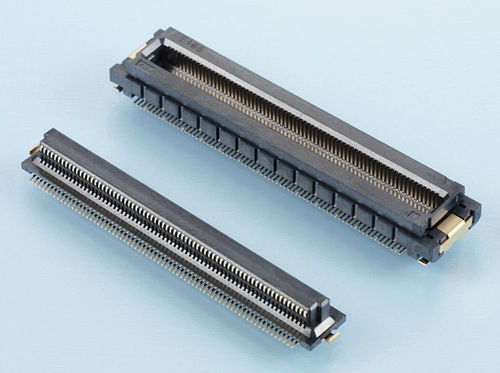

Conector IDE DY series

SMTretangularde placa eletrônica

Além de um pequeno passo de 0,5 mm, a série DY também fornece ±0,5 mm de flutuador em ambas as direções X e Y, e este suporte para quantidades significativas de deslocamento em combinação com o design compacto dos conectores contribui muito para a miniaturização dos dispositivos. Os conectores do lado flutuante estão disponíveis com ou sem gravação de posicionamento. Além disso, uma superfície de sucção é incluída para prover situações em que o outro conector é montado automaticamente. Cada conector é composto por dois componentes individuais - uma seção de contato móvel e uma seção soldada fixa - unidos em uma configuração altamente compacta. Embora seja aplicada uma carga à secção soldada no caso de secções de contacto móveis, as ferramentas de fixação ligadas a ambos os lados do isolador trabalham para reduzir esta carga. O design compacto destes conectores os torna ideais para aplicações SMT, enquanto que a galvanização sem chumbo também é utilizada.
