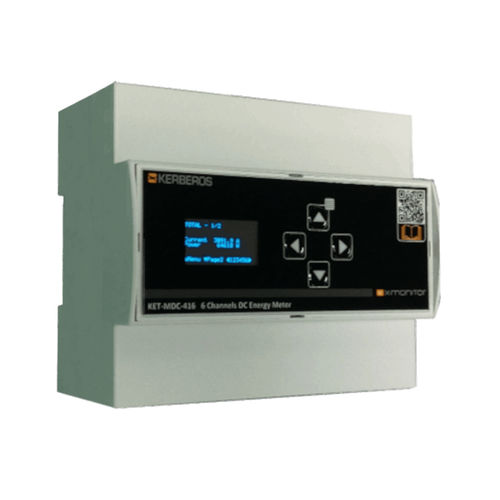

Medidor de energia elétrica para trilho DIN KET-MDC-416

MODBUScom display LCD

O KET-MDC-416 permite a medição de 6 correntes contínuas com valores entre -2500 A e +2500 A. Ele usa pequenos sensores Hall conectados com um cabo de 2 m de comprimento como transdutores de sinal. O display, com o qual está equipado, permite a calibração do sensor por meio do menu integrado, exibe as seis leituras em Ampères, a leitura em Volts, Potência e Energia nos 6 canais. Possui uma interface RS485 com protocolo ModBUS RTU compatível com o KET-RMB-211 ModBUS Bridge/Master e X-Monitor Gateways e qualquer ModBUS RTU master de terceiros. O KET-MDC-416 é autoalimentado pela mesma tensão usada para o cálculo de energia. ESPECIFICAÇÕES GERAIS Grau de proteção - Painel frontal: IP40; Terminais: IP20 Temperatura operacional - -30 a +70 °C CONTAINER Dimensões - 106,3 x 90 x 62 mm (L x A x P) Fixação - Montagem em parede ou em trilho DIN Módulos DIN necessários - 6 módulos DIN Tipo de gabinete - Industrial ou quadro de distribuição Material - Mistura de PC/ABS autoextinguível UL94-VO Conectores - Terminais de parafuso removíveis FONTE DE ALIMENTAÇÃO Tensão - 20 ÷ 60 VCC não isolada Consumo - < 1,5 W a 20 ÷ 60 VCC INTERFACE RS485 Protocolos - ModBUS RTU SENSOR DE CORRENTE Tipo de sensor - Sonda de efeito Hall Faixa de corrente -2500 ÷ +2500 A Sensibilidade típica - 280 V/T Precisão - 0,5%. Tolerância - 1%. Linearidade - ± 0,2% Faixa de linearidade -7,5 +7,5 mT Não linearidade - ±1% Desvio de temperatura <±200 ppm/°C Densidade de ruído espectral <125 nT/sqrt(Hz) (f = 10 Hz ÷ 10 Hz) FAIXA DE MEDIÇÃO Detectado - Corrente e tensão Calculado - Potência e energia para cada canal, além de valores totais, com precisão de 0,5% no cálculo de energia
