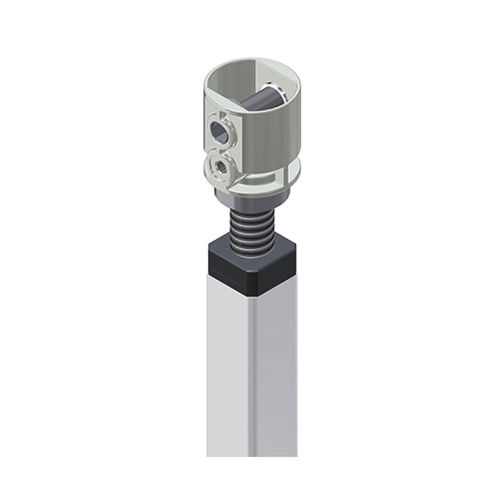

Redutor de engrenagens cônicas 3824

de eixos ortogonais1–5 Nmpara nivelamento de móveis

Engrenagem cónica com fuso 3824 Descrição Unidade de elevação com redutor cónico para soluções de accionamento linear. A engrenagem é ideal para instalação em tubos redondos com diâmetro interior de 31 mm. Para outras dimensões do tubo a caixa pode ser adaptada quando apropriado são necessárias quantidades. Possíveis aplicações são mesas reguláveis em altura, assim como várias funções de ajuste para outros móveis Características especiais Livre de manutenção Maintenance Relação 1:1 Torque de acionamento no cabeçote de transmissão para aplicação com vários fusos: máx. 3 Nm Carcaça feita de zinco fundido Rodas em bisel em aço temperado com dentes robustos e reforçados Adequado para uso manual, bem como para o acionamento eletromotivo Diversos comprimentos de fuso e passos de fuso disponíveis Notas técnicas As unidades de elevação devem ser protegidas contra forças laterais através de um sistema de guia separado. Atenção: Os sistemas de fuso com passo de fuso > 3mm não podem ser autoblocantes. Verifique o efeito de auto-travamento na aplicação. A unidade de elevação é apenas carregável sob pressão. O dimensionamento incorrecto do sistema de guia pode danificar a unidade de elevação: Por favor, observe o design e as instruções de segurança para acionamentos por fuso. Vais encontrá-los em: https://www.ketterer.de/en/downloads/instructions
