Redutor de engrenagens cônicas 3039 series

de eixos ortogonais1–5 Nmpara regulação de nível

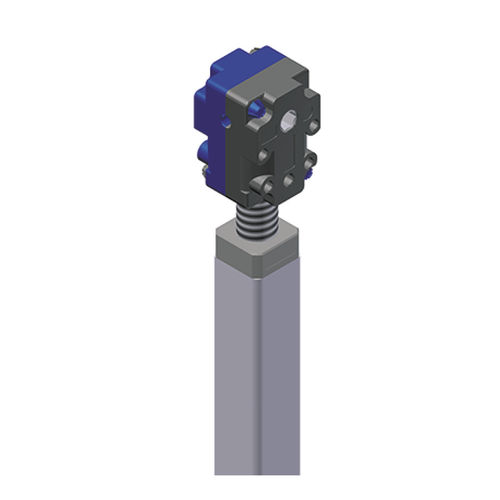

Engrenagem cónica com unidade de fuso 3039 Elevador de aplicação universal com cabeça de engrenagem cónica para accionamento linear soluções. Possíveis aplicações são mesas reguláveis em altura, várias funções de ajuste para móveis, bem como todos os tipos de adaptação nos campos residencial, residencial móvel ou industrial. Uma simples fixação por parafuso e um parafuso hexagonal permitem um sistema simples estrutura e uma montagem descomplicada. Características especiais Livre de manutenção Maintenance Relação 1:1 Torque máximo de acionamento no cabeçote de transmissão, dependendo do passo do fuso: máximo. 4 Nm Caixa de plástico reforçado com fibra de vidro Rodas em bisel em aço temperado com dentes robustos e reforçados Adequado para uso manual, bem como para acionamentos eletromotivos Notas técnicas As unidades de elevação devem ser protegidas contra forças laterais através de um sistema de guia separado. Atenção: Os sistemas de fuso com passo de fuso > 3mm não podem ser autoblocantes. Verifique o efeito de auto-travamento na aplicação. A unidade de elevação é apenas carregável sob pressão. O dimensionamento incorrecto do sistema de guia pode danificar a unidade de elevação: Por favor, observe o design e as instruções de segurança para acionamentos por fuso. Você os encontrará em: https://www.ketterer.de/en/downloads/instructions Instruções de instalação: Utilize pelo menos 2 parafusos M4 ao fixar utilizando furos superiores ø 4.1 (4x). Ao fazer isso, de preferência a unidade de elevação deve ser apoiada na parte superior. A conexão por meio de furos adicionais de mouinting ø 4,6 mm para M5 requer apoio lateral superior.
