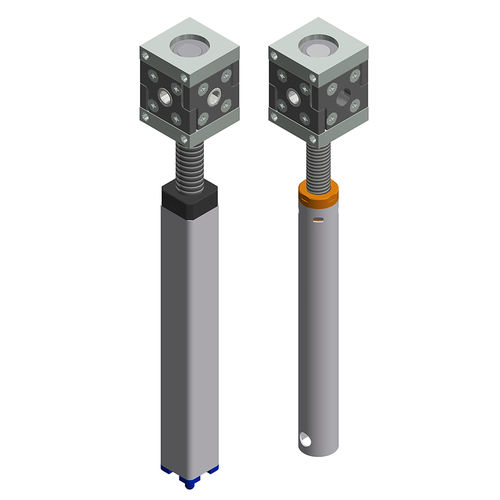

Redutor de engrenagens cônicas 3035, 3036

de eixos ortogonais1–5 Nmpara regulagem em altura de estação de trabalho sentado/em pé

Engrenagem cónica com unidade de fuso 3035 | 3036 Elevador de aplicação universal com cabeça de engrenagem cónica para accionamento linear soluções. Possíveis aplicações são mesas reguláveis em altura, várias funções de ajuste para móveis, bem como todos os tipos de adaptação nos campos residencial, residencial móvel ou industrial. Uma simples fixação por parafuso e um parafuso hexagonal permitem um sistema simples estrutura e uma montagem descomplicada. Características especiais Livre de manutenção Maintenance Relação na direção do fuso: 1:1 oder 1.5:1 Tamanho muito estreito 35 mm x 35 mm Torque de acionamento no cabeçote de transmissão para aplicação com vários fusos: máximo. 4 Nm Caixa de plástico reforçado com fibra de vidro Rodas em bisel em aço temperado com dentes robustos e reforçados Tubo de suporte redondo Ø 20 mm ou quadrado 22 mm Adequado para uso manual, bem como para acionamentos eletromotivos Notas técnicas As unidades de elevação devem ser protegidas contra forças laterais através de um sistema de guia separado. Atenção: Os sistemas de fuso com passo de fuso > 3 mm não podem ser autoblocantes. Verifique o efeito de auto-travamento na aplicação. A unidade de elevação é apenas carregável sob pressão. O dimensionamento incorrecto do sistema de guia pode danificar a unidade de elevação: Por favor, observe o design e as instruções de segurança para acionamentos por fuso. Você os encontrará em: https:// www.ketterer.de/en/downloads/instructions
