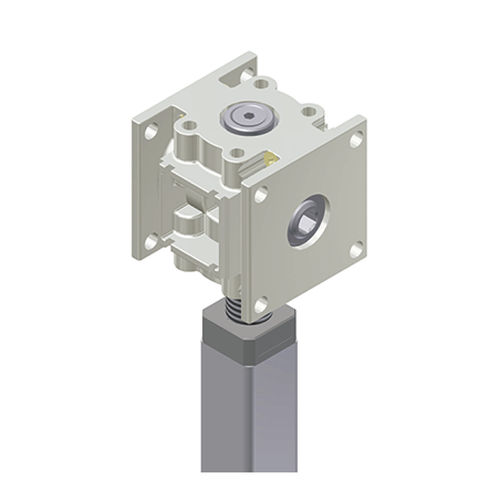

Redutor de engrenagens cônicas 3042, 3043

de eixos ortogonais5–10 Nmpara regulagem em altura de estação de trabalho sentado/em pé

Engrenagem cónica com unidade de fuso 3042 | 3043 Elevador de aplicação universal com cabeça de engrenagem cónica para accionamento linear soluções. Possíveis aplicações são mesas reguláveis em altura, várias funções de ajuste para móveis, bem como todos os tipos de adaptação nos campos residencial, residencial móvel ou industrial. Uma simples fixação por parafuso e um parafuso hexagonal permitem um sistema simples estrutura e uma montagem descomplicada. Características especiais Livre de manutenção Maintenance Carcaça de zinco fundido sob pressão Rodas em bisel em aço temperado com dentes robustos e reforçados Relação 1:1 Torque de acionamento no cabeçote de transmissão para aplicação com vários fusos: máx. 10 Nm Perfeito para acionamentos eletromotivos Maior flexibilidade através de um número variável de engrenagens cônicas para deflexão do movimento Disponível em vários comprimentos de fuso e grampos Chave da variante 3042: variantes com fusos de rotação direita 3043: variantes com fusos rotativos à esquerda Notas técnicas As unidades de elevação devem ser protegidas contra forças laterais através de um sistema de guia separado. Atenção: Os sistemas de fuso com passo de fuso > 3mm não podem ser autoblocantes. Verifique o efeito de auto-travamento na aplicação. A unidade de elevação é apenas carregável sob pressão. Se forem utilizadas várias unidades de elevação simultaneamente na aplicação, observe o torque máximo de acionamento no cabeçote de transmissão de 10 Nm! O dimensionamento incorrecto do sistema de guia pode danificar a unidade de elevação: Por favor, observe o design e as instruções de segurança para acionamentos por fuso. Você os encontrará em: https://www.ketterer.de/en/downloads/instructions
