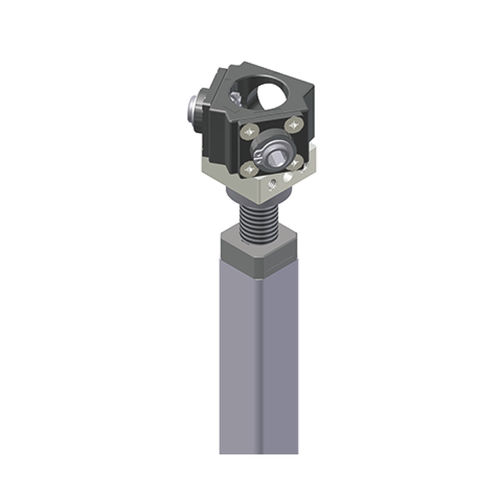

Redutor de engrenagens cônicas 3014

de eixos ortogonais1–5 Nmpara ajuste de altura de estação de trabalho

Engrenagem cónica com unidade de fuso 3014 Elevador de aplicação universal com cabeça de engrenagem cónica para accionamento linear soluções. Possíveis aplicações são mesas reguláveis em altura, várias funções de ajuste para móveis, bem como todos os tipos de ajuste em campos residenciais e de escritórios. Os simples parafusos de fixação permitem uma estrutura de sistema simples e uma montagem sem complicações. Características especiais Livre de manutenção Maintenance Ângulo de deflexão: 120° ou 135°, i = 1:1 Relação na direção do fuso 1.3:1 Torque de acionamento no cabeçote de transmissão para aplicação com vários fusos: máximo. 3 Nm Rodas em bisel em aço temperado com dentes robustos e reforçados Concebido para a operação manual A pedido, outros tipos de fusos podem ser fornecidos Notas técnicas As unidades de elevação devem ser protegidas contra forças laterais através de um sistema de guia separado. Atenção: Os sistemas de fuso com passo de fuso > 3mm não podem ser autoblocantes. Verifique o efeito de auto-travamento na aplicação. A unidade de elevação é apenas carregável sob pressão. Se forem utilizadas várias unidades de elevação em simultâneo na aplicação, observe o binário de accionamento máximo no redutor de 3 Nm! O dimensionamento incorrecto do sistema de guia pode danificar a unidade de elevação: Por favor, observe o design e as instruções de segurança para acionamentos por fuso. Você os encontrará em: https://www.ketterer.de/en/downloads/instructions
