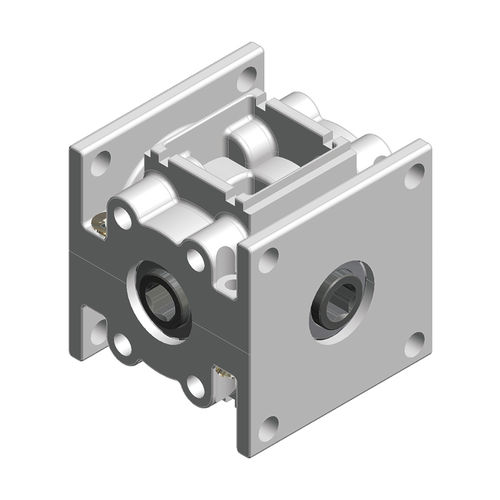

Redutor de engrenagens cônicas 3869, 3870, 3871, 3872

de eixos ortogonaisde eixo vazado5–10 Nm

Engrenagem em bisel 3869 - 3872 Caixas de velocidades biseladas para a deflexão de um movimento rotativo. Ideal para utilização como redutor de transferência ou redutor auxiliar para motores eléctricos, por exemplo, para persianas ou actuadores em engenharia mecânica especial. O engrenagem cónica especial garante o bom funcionamento da caixa de velocidades. A caixa de velocidades pode ser combinada com qualquer fuso. A estrutura modular do redutor permite atender a pedidos especiais dos clientes, mesmo com um pequeno número de itens. Características especiais Livre de manutenção Maintenance engrenagens de aço temperado, com rolamentos assentados Carcaça feita de zinco fundido sob pressão Relação 1:1 Até quatro entradas são possíveis Em caso de necessidade hexadecimais 6 mm, possível furo cego ou furo passante Vida útil 20.000 mudanças de carga: bei 10 Nm, 110 U/min, com o ciclo de trabalho 30 s ON 240 s OFF e a + 25 °CHabitação feita de zinco fundido sob pressão Notas técnicas O lado de accionamento pode ser seleccionado arbitrariamente, ver variantes 3969,3870,3871,3872 Torques mais altos são possíveis a velocidades reduzidas
