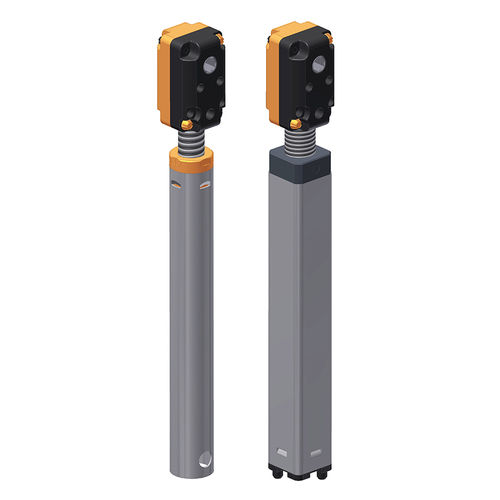

Redutor de engrenagens cônicas 3034 series

de eixos ortogonais1–5 Nmde elevada rigidez

Engrenagem cónica com fuso 3034 Elevador de aplicação universal com cabeça de engrenagem cónica para accionamento linear soluções. As aplicações possíveis são mesas reguláveis em altura, várias funções de ajuste para móveis, bem como todos os tipos de adaptação em residências, residências móveis ou indústrias. Uma simples fixação por parafuso e um parafuso hexagonal permitem um sistema simples estrutura e uma montagem descomplicada. Características especiais Livre de manutenção Maintenance Tamanho muito estreito 25,8 mm x 25,8 mm Torque de acionamento no cabeçote de transmissão para aplicação com vários fusos: máx. 3.5 Nm Caixa de plástico reforçado com fibra de vidro Rodas cónicas de aço temperado com dentes robustos e reforçados Tubo de suporte redondo Ø 20 mm ou quadrado 22 mm Adequado para uso manual, bem como para o acionamento eletromotivo Chave da variante 3034.00-V01: fuso SG12x16P4 RH com um tubo de apoio redondo 3034.00-V02: fuso SG12x16P4 RH com um tubo de apoio quadrado 3034.00-V03: fuso Tr14x3 RH com um tubo de apoio quadrado 3034.00-V04: fuso SG14x16P4 RH com um tubo de apoio quadrado Notas técnicas As unidades de elevação devem ser protegidas contra forças laterais através de um sistema de guia separado. Atenção: Os sistemas de fuso com passo de fuso > 3mm não podem ser autoblocantes. Verifique o efeito de auto-travamento na aplicação. A unidade de elevação é apenas carregável sob pressão. O dimensionamento incorrecto do sistema de guia pode danificar a unidade de elevação: Por favor, observe o design e as instruções de segurança para acionamentos por fuso. Você vai encontrá-los em: https:// www.ketterer.de/en/downloads/instructions
