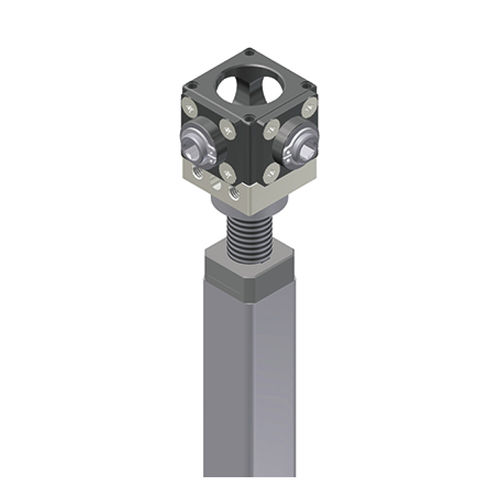

Redutor de engrenagens cônicas 3010, 3011

de eixos ortogonais1–5 Nmpara ajuste de altura de estação de trabalho

Engrenagem cónica com unidade de fuso 3010 | 3011 Elevador de aplicação universal com cabeça de engrenagem cónica para accionamento linear soluções. Possíveis aplicações são mesas reguláveis em altura, várias funções de ajuste para móveis, bem como todos os tipos de ajuste em campos residenciais e de escritórios. Os simples parafusos de fixação permitem uma estrutura de sistema simples e uma montagem sem complicações. Características especiais Livre de manutenção Maintenance Relação na direção do fuso 1.3:1 Torque de acionamento no cabeçote de transmissão para aplicação com vários fusos: máx. 3 Nm Caixa de plástico reforçado com fibra de vidro Rodas em bisel em aço temperado com dentes robustos e reforçados Concebido para a operação manual Número variável de engrenagens cônicas para deflexão do movimento e posição de acionamento livremente selecionável A pedido, outros tipos de fusos podem ser fornecidos Chave da variante 3010: variantes com fusos de rotação direita 3011: variantes com fusos rotativos à esquerda Notas técnicas As unidades de elevação devem ser protegidas contra forças laterais através de um sistema de guia separado. Atenção: Os sistemas de fuso com passo de fuso > 3mm não podem ser autoblocantes. Verifique o efeito de auto-travamento na aplicação. A unidade de elevação é apenas carregável sob pressão. Se forem utilizadas várias unidades de elevação em simultâneo na aplicação, observe o binário de accionamento máximo no redutor de 3 Nm! O dimensionamento incorrecto do sistema de guia pode danificar a unidade de elevação: Por favor, observe o design e as instruções de segurança para acionamentos por fuso. Você os encontrará em: https://www.ketterer.de/en/downloads/instructions
