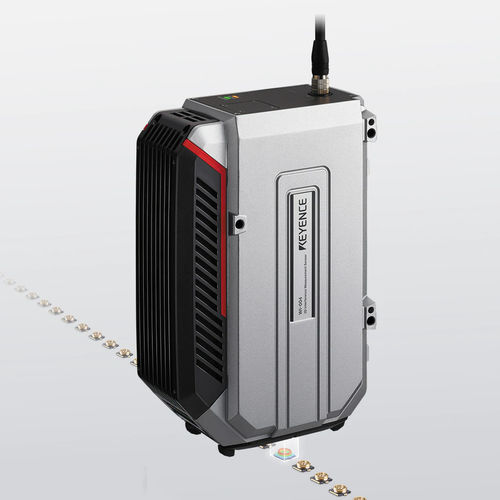

Sensor interferométrico sem contato WI-5000 series

medições de superfície 3D em apenas 0,13 segundos Os sensores de medição de interferência 3D da série WI-5000 captam uma imagem 3D de áreas alvo até 10 x 10 mm (0,39″ × 0,39″) em apenas 0,13 segundos. O sensor regista 80.000 pontos de dados de altura em toda a superfície simultaneamente para efetuar medições de alta precisão da altura, coplanaridade e até da rugosidade da superfície (Sa e Sz). Ao utilizar a interferometria de luz branca para captar imagens, o sensor pode empregar a medição coaxial da superfície, eliminando zonas mortas que impedem a medição exacta em ranhuras e outras formas com alterações acentuadas de altura. O princípio de medição permite medições 3D precisas e repetíveis em praticamente qualquer tipo de superfície, incluindo alvos transparentes ou espelhados. Embora a sua velocidade o torne ideal para medições em linha, está também disponível um suporte ajustável, permitindo aos utilizadores tirar partido das mesmas medições rápidas e automáticas para inspecções em linha e fora de linha. Medições de rugosidade sem contacto realizadas em linha Apresentamos o sensor de medição de interferência 3D da série WI-5000 para medição instantânea da altura da superfície. Efectue medições em linha da rugosidade da linha e da superfície. - Rugosidade da superfície (Sa/Sz) - Rugosidade de linha (Ra/Rz) Medição de áreas, não de pontos ou linhas Mede instantaneamente 80000 pontos numa área de medição máxima de 10 × 10 mm 0,39" × 0.39". Utilizando os princípios da interferometria de luz branca, a série WI-5000 não é afetada pelo tipo de material, cor ou ângulos mortos, permitindo uma medição de alta precisão ao nível do mícron.
