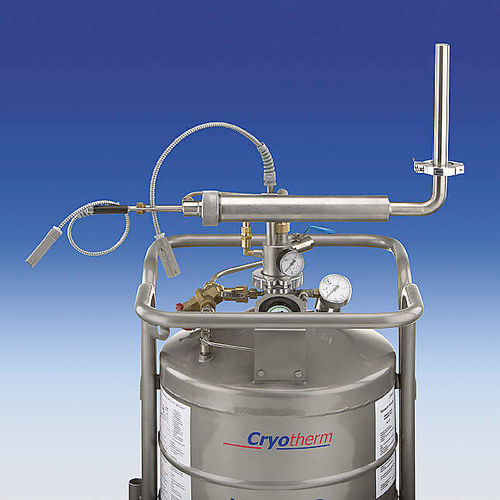

Refrigerador criogênico TG-KKK

Para satisfazer os requisitos de velocidades de arrefecimento rápidas e baixas temperaturas, é por vezes necessário mudar do arrefecimento convencional por termóstato para o arrefecimento por gás líquido. A KGW-ISOTHERM desenvolveu uma nova aplicação KALTGAS para esta aplicação. Aqui, uma câmara de teste é arrefecida utilizando gás nitrogénio criogénico, permitindo um arrefecimento rápido a baixas temperaturas. O sistema de gás frio é muito compacto e possui uma conexão de flange para conectar diferentes câmaras feitas de vidro ou metal diretamente ao bocal de saída de gás. O KALTGAS é um sistema de controlo de temperatura baseado na baixa temperatura do azoto líquido como refrigerante. O azoto líquido é vaporizado numa cuba criogénica por meio de um aquecedor (jato). Este gera um fluxo de gás criogénico constante. Variando o aquecedor (jato) no controlador de segurança (SC5), é possível alterar tanto a capacidade de refrigeração como o volume do fluxo de gás, e o consumo de LN2 pode também ser reduzido ao mínimo, variando a potência do jato. O fluxo de gás criogénico é então conduzido através de um tubo metálico isolado a vácuo para um permutador de calor (aquecedor). O permutador de calor tem a tarefa de aquecer o fluxo de gás frio até à temperatura desejada. Isto significa que um fluxo de gás predefinido com uma temperatura predefinida está disponível como refrigerante à saída do bocal de saída de gás.
