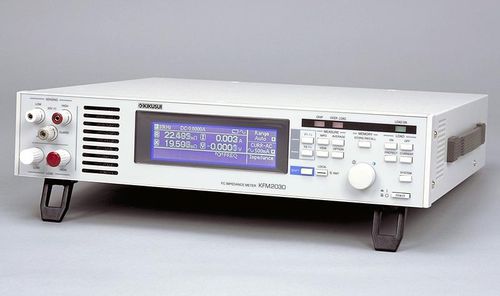

Medidor de impedância KFM2030

de bancada

Esboço O medidor de impedância KFM2030 destina-se a permitir que as características de impedância de uma célula de combustível sejam medidas facilmente através da utilização do método de medição de impedância CA. Usando o sof tware de íon do aplicador que vem com ele, a aquisição de dados é possível para a característica I-V, a característica de Corrente Constante e o gráfico Cole-Cole, usando o método de impedância CA. Com uma carga DC de baixa potência (60 W) incorporada, o KFM2030 suporta testes de carga de célula de combustível em até 20 V, em até 30 A. Características A impedância de células de até 20V pode ser medida na faixa de 10 mHz a 10 kHz. (A tensão das células também pode ser lida de volta na faixa de 0 V-20 V) Dois modos de corrente constante para a classificação da carga: 30 A e 5 A Estão disponíveis resoluções de ajuste de corrente de carga de 1 mA (gama 30 A) e 0,1 mA (gama 5 A), com consumo máximo de energia de 60 W. Proteção de subtensão, proteção de sobretensão, proteção de sobrealimentação, proteção de superaquecimento, proteção de sobrecorrente e detecção de corte de linha são suportadas. O LCD retroiluminado oferece maior visibilidade. Quatro tipos de valor de medição podem ser escolhidos para exibição livremente de R, X, | Z |, θ , V, e corrente. Equipado com interfaces GPIB, RS232C e USB como padrão.
