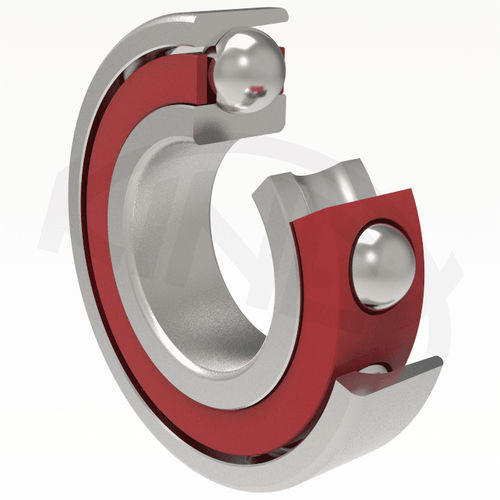

Rolamento de esferas

de contato angularde uma única fileiraem aço

Os rolamentos de esferas de contacto angular de uma fila para alta frequência de rotação e alta precisão de assento diferem dos rolamentos de esferas de contacto angular normais pelo design interior dos anéis do rolamento, pelo valor do ângulo de contacto entre a esfera e as pistas normais dos anéis, pelo acabamento da gaiola e pela classe de tolerância de alta precisão do funcionamento. Os rolamentos não são separáveis e a sua disposição de assento adequada assegura a firmeza e a precisão necessárias da caixa. As chumaceiras com esferas de cerâmica são fabricadas para velocidades extremamente elevadas, com requisitos de baixa fricção e baixa produção de calor na chumaceira, o que permite reduzir a necessidade de lubrificação e aumentar a vida útil do assento. A KINEX BEARINGS, a.s. fornece os rolamentos de esferas de uma fila com ângulos de contacto de α = 10°, α = 12°, α = 15°, α = 25° e α = 26°. As chumaceiras têm uma gaiola têxtil especial guiada pelo anel interior (TB) ou pelo anel exterior (TA). Parte do sortido tem a gaiola maciça de latão guiada pelo anel interior MB. As chumaceiras com um ângulo de contacto de α = 10° (designação B72... CBTB e B72... CBTA) foram concebidas para o apoio do eixo em electrofusos de retificação. Os rolamentos são fabricados na classe de tolerância P4, de acordo com a norma STN ISO 492, ou na classe de tolerância apertada P4A (os rolamentos da tolerância P4A eram anteriormente fornecidos com a designação adicional TPF 1148). As chumaceiras com ângulo de contacto α = 12° (designação B70... CATB e B72... CATB) e as com α = 26° (designação B70... AATB e B72... AATB) foram concebidas para o assentamento rotativo de fusos e cabeçotes de máquinas-ferramentas e máquinas similares de alta velocidade que requerem uma elevada precisão de assentamento.
