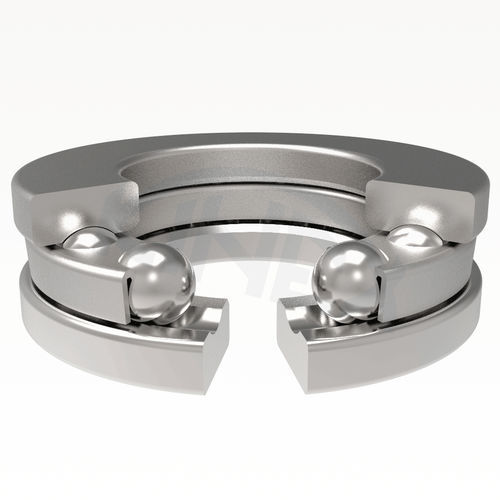

Rolamento axial de esferas de sentido único 51 series

em latãoem aço

Os rolamentos axiais de esferas de uma só direção são compostos por duas anilhas com pistas para uma fila de esferas com uma gaiola. As anilhas têm superfícies de assento planas. Devem ser apoiadas de modo a distribuir uniformemente a carga sobre as esferas. Estes rolamentos são concebidos para suportar forças axiais que actuam apenas numa direção. Não podem suportar forças radiais. As dimensões limite dos rolamentos axiais de esferas indicadas nas tabelas de dimensões correspondem ao plano dimensional internacional ISO 104. A designação dos rolamentos na versão básica é indicada nas tabelas de dimensões. As diferenças em relação à versão básica são designadas por símbolos adicionais de acordo com o STN 02 4608. As chumaceiras axiais de esferas têm gaiolas de aço em tiras que não estão marcadas. Para aplicações especiais, alguns tipos de rolamentos estão disponíveis com uma gaiola de latão maquinada (M). As chumaceiras com estas gaiolas só são fabricadas por encomenda. As chumaceiras axiais de esferas são normalmente produzidas na classe de tolerância normal P0 (o símbolo P0 não é apresentado). Em casos especiais de disposição, que exijam maior precisão, as chumaceiras são produzidas em classes de tolerância superiores P6. As tolerâncias de precisão, os desvios de dimensões e o funcionamento são indicados na norma ISO STN 199.
