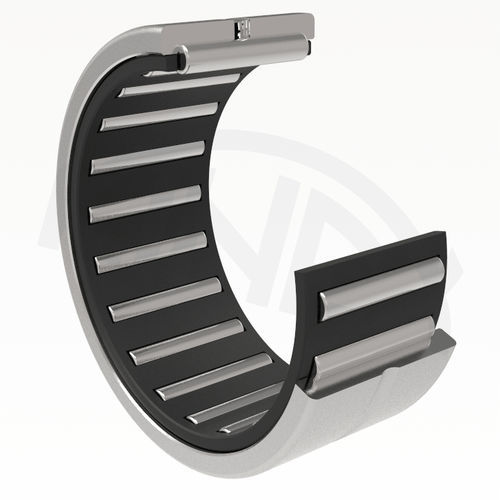

Rolamento de agulhas NK series

radialaxialem aço

Os rolamentos de agulhas sem anel interior e com anel interior são rolamentos de rolos para cargas elevadas com uma construção espacial simples. Os rolos de agulhas são guiados uniformemente em relação ao eixo numa gaiola fixa e são fabricados com um diâmetro de tolerância de 2 µm. O anel exterior com nervuras e uma gaiola com rolos de agulhas constituem a unidade de construção. Os rolamentos de agulhas com nervuras sem anel interior são fornecidos nos seguintes modelos: NK, NKS, RNA 49, RNA 69 As chumaceiras de agulhas sem anel interior permitem uma solução óptima para o problema da colocação, em que a pista no eixo pode ser endurecida ou rectificada. Em comparação com os rolamentos com anel interior, é possível produzir veios reforçados e aumentar a precisão de funcionamento do rolamento, uma vez que a tolerância do anel interior é eliminada. O círculo do casquilho destes rolamentos de agulhas quando não montados está no campo de tolerância de F6. O círculo da carcaça é um círculo interno feito pelos rolos de agulha quando eles tocam a pista do anel externo sem folga. Para efeitos de lubrificação, as chumaceiras têm uma ranhura e uma abertura de lubrificação, o que não se aplica às chumaceiras NK F ≤ 10 mm. As dimensões limite das chumaceiras de agulhas, que são dadas pelas tabelas dimensionais, correspondem ao plano dimensional internacional da ISO 1206. A designação das chumaceiras de agulhas na versão básica é indicada nas tabelas de dimensões. As chumaceiras de agulhas são produzidas na classe de tolerância normal P0 (o símbolo P0 não está marcado). Para aplicações especiais, que exijam elevada precisão, são fornecidas chumaceiras com classe de tolerância superior P6.
