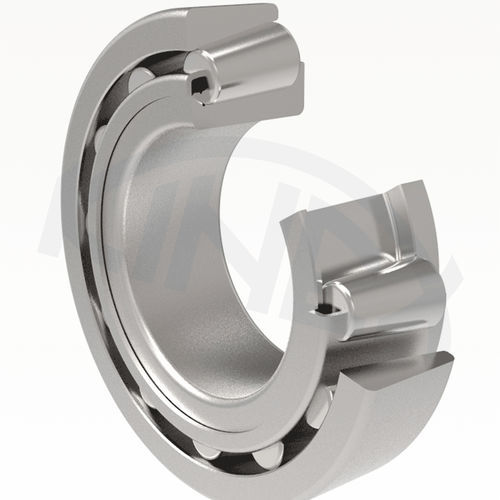

Rolamento de rolos cônicos 3 series

radialaxialde uma única fileira

Os rolamentos de uma fila de rolos cónicos têm uma fila de rolos cónicos que assentam na nervura guia do anel interior com as suas faces funcionais. Devido ao grande número de rolos cónicos, estes rolamentos têm uma elevada capacidade de carga nas direcções radial e axial. A capacidade de carga axial depende da magnitude do ângulo de contacto. O arranjo com rolamentos de rolos cónicos de uma fila é normalmente formado por um par de rolamentos. Um único rolamento pode suportar a carga axial apenas numa direção. Os rolamentos são separáveis. O anel interior (cone) com rolos cónicos e uma gaiola é uma unidade de montagem. O anel exterior (copo) é a outra unidade de montagem. Os rolamentos de uma fila de rolos cónicos são fabricados em dimensões métricas e em polegadas. As dimensões limite dos rolamentos métricos de uma fila de rolos cónicos indicadas nas tabelas de dimensões correspondem à norma internacional ISO 355. As dimensões limite dos rolamentos de rolos cónicos de uma fila de polegadas indicadas nas tabelas de dimensões correspondem à norma americana AFBMA Standard 19.2 (EUA). A designação das chumaceiras de modelo standard é dada na parte da tabela desta publicação. A marca adicional X utilizada nas chumaceiras da série 320 significa que as dimensões principais foram alteradas de acordo com as recomendações das normas internacionais ISO. Os rolamentos de uma fila de rolos cónicos estão equipados com uma gaiola de aço prensado que não está marcada.
