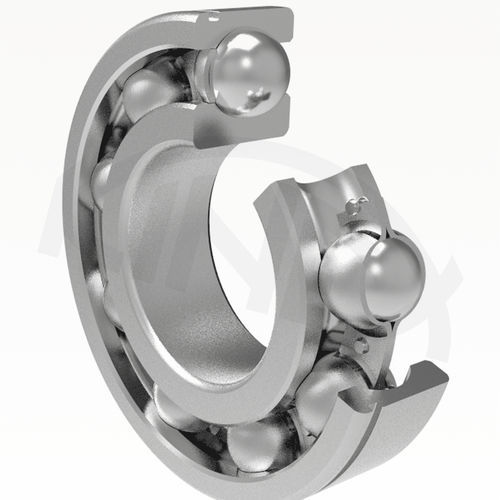

Rolamento de esferas 6 N series

radialrígidode uma única fileira

Os rolamentos rígidos de esferas de uma fila têm pistas relativamente profundas em ambos os anéis sem ranhura de enchimento e não são separáveis. As elevadas capacidades de carga são alcançadas através de tamanhos óptimos de esferas e da sua conformidade com as pistas. Podem suportar cargas axiais e radiais em ambas as direcções e são adequados mesmo para altas velocidades de rotação. Estes rolamentos são fabricados numa vasta gama e são o tipo de rolamento mais comum. As dimensões dos limites dos rolamentos rígidos de esferas de uma fila indicadas nas tabelas de dimensões, com exceção dos rolamentos separáveis de uma fila de esferas dos tipos E e BO, correspondem à norma internacional ISO 15. As dimensões da ranhura do anel de pressão estão em conformidade com a norma internacional ISO 464. Para os rolamentos vedados em ambos os lados, a designação do enchimento de massa diferente da massa normalizada é indicada por uma combinação de símbolos cujas duas primeiras letras indicam a gama de temperaturas de funcionamento (um símbolo em conformidade com a norma STN 02 4608) e o terceiro símbolo identifica o nome da massa. Os rolamentos rígidos de esferas de uma carreira com uma ranhura de anel de pressão (N) podem ser fixados axialmente nas caixas facilmente e sem grandes exigências quanto ao espaço disponível, simplificando o design do arranjo. Para rolamentos com uma ranhura no anel externo, são utilizados anéis de pressão correspondentes a STN 02 4605 (designação comercial R e o número que indica o diâmetro externo D do rolamento correspondente, por exemplo, R47). Os rolamentos com uma ranhura de anel de retenção e um anel de retenção de bloqueio são designados pelo sufixo NR, por exemplo, 6204NR. Os anéis de retenção para os rolamentos com ranhura para anel de retenção são fornecidos separadamente.
