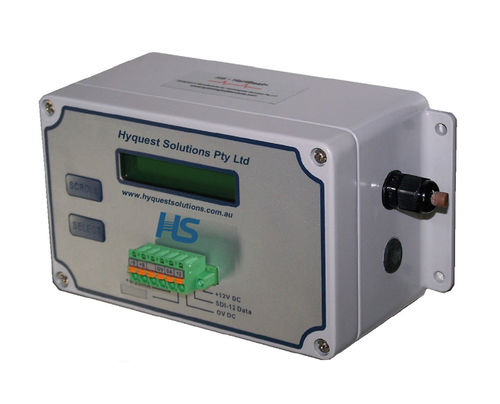

Módulo de interface HART HTB1Plus

MODBUS

A HyQuest Solutions "HART to SDI-12 / Modbus Interface" permite que qualquer dispositivo HART 4-20mA seja conectado a um registrador de dados SDI-12 e/ou a uma RTU Modbus RS485, fornecendo a melhor precisão disponível no protocolo HART. (Veja o boletim separado HBT1 Plus para mais detalhes). Potência - +10V a +30V DC Sobre voltagem protegida com polifusíveis. Protecção contra inversão de polaridade. Desliga a interface Hart para economizar energia. Desligar o Hart de potência mais baixa @ 0mA = 7mA min Funcionamento total Hart on @ 4mA = 18 mA Funcionamento total Hart on @ 20mA = 44 mA max Interface Hart - +16V DC (Mesmo quando a fonte de energia é +10 V ) Corrente limitada a 30mA - no caso de um curto-circuito. Utiliza comandos Hart para recuperar informações e também para definir a configuração. (Permite a conexão de Vega Connect Master externo fornecendo +16V DC power e sem comms - seleção DIP Sw) Interface #1 - SDI-12 (Em conformidade com SDI-12 V1.3) Interface #2 - Seleccione através do interruptor DIP 1-1, ou : SDI-12 V1.3 OU RS485 (2 fios) Interface Modbus Indicadores - - LED 1 Azul = Hart Comms Vermelho = Bateria fraca Verde = Bateria OK - LED 2 Vermelho = SDI-12 #1 comms - LED 3 Vermelho = SDI-12 #2 comms Verde = Modbus comms Opções selecionáveis pelo usuário - Interruptores DIP internos (consulte o manual de instruções para obter detalhes) Ligação - Terminais de parafuso plug-in de 12 vias e terminais de parafuso plug-in de 3,vias (consulte o manual de instruções para obter mais detalhes. Temperatura de operação - -40°C a +70°C Ambiental - IP65 Dimensões - 120mm x 90mm x 55mm (C x L x P)
