Célula de carga piezoelétrica 9323A
de tensão/compressãode um eixorobusta

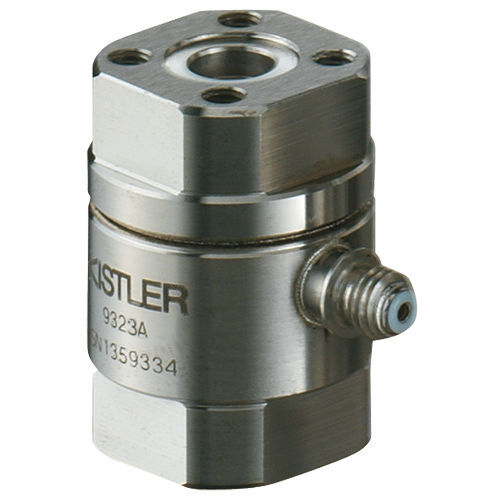

Célula de carga piezoelétrica - 9323A - Kistler - de tensão/compressão / de um eixo / robusta
Célula de carga piezoelétrica - 9323A - Kistler - de tensão/compressão / de um eixo / robusta
Guardar nos favoritos
Comparar


Características

Tipo
de tensão/compressão
Número de eixos
de um eixo
Tecnologia
piezoelétrica
Outras características
calibrada, IP67, robusta
Força

MÁX: 20 kN

MÍN: 0 kN

Altura

26 mm
(1,02 in)

Descrição

- Transdutor de força de pressão pré-carregado e calibrado, pronto a medir imediatamente - Sensibilidade: ≈ -3,9 pC/N - Dimensões D x H: 20 x 26 mm Este transdutor de força da série Press Force é ideal para medir forças dinâmicas e quase-estáticas. A pré-carga de fábrica e a adaptabilidade destes modelos práticos garantem uma utilização imediata. A célula de carga Press Force baseia-se no princípio de medição piezoeléctrica. A força que actua sobre o elemento de quartzo gera na saída do sensor uma carga eléctrica proporcional, que é convertida pelo amplificador de medição ligado em série num sinal de processo adequado para avaliação (tipicamente 0 ... 10 V). Dependendo do tipo de sensor, também podem ser medidas forças de tração até 16% da gama de forças de compressão. Embora não calibradas, estas gamas são frequentemente utilizadas para detetar forças de extração de ferramentas, por exemplo, após processos de prensagem. Tipo de produto Sensor pré-carregado Sim Força de pré-carga 8.5 kN Força de tensão máxima 0 ... -2 kN Rigidez axial 1.2 kN/μm Momento de flexão máximo Mxy (carga única) 23 N-m Binário máximo Mz (Fx = 0 N, Fy = 0 N, Fz = 0 N) 5 N-m Força de corte 0.62 kN

---
