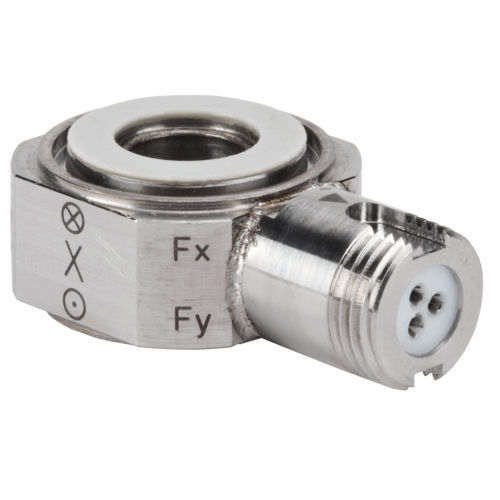

Sensor de força piezoelétrico 9017C

circularde 3 eixospara calibração

- Elevada gama de forças de cisalhamento devido às superfícies de contacto cerâmicas eletricamente isolantes - Sensibilidade nominal Fz: -11 pC/N - Ligação: V3 neg. Sensor de força triaxial para medir forças em qualquer direção, independentemente do ponto de aplicação da carga. Este transdutor de força triaxial em anel quantifica os três componentes de qualquer força aplicada na mais alta resolução. Os sensores de força triaxiais das linhas 90x7 e 90x8 são absolutamente idênticos, exceto no que diz respeito à orientação do sistema de coordenação. A saída do sensor de força triaxial piezoelétrico é uma carga eléctrica extremamente linear ao longo de toda a sua gama de medição - esta carga é diretamente proporcional à força aplicada. A caixa do transdutor de força em anel contém um anel de quartzo por componente de força e pode ser alinhada e montada com precisão devido aos seus lados achatados. O design simples e resistente a vibrações do sensor é extremamente rígido e, com sua frequência natural excecionalmente alta, permite a medição de processos de força altamente dinâmicos. Com dois discos cerâmicos nas superfícies de contacto, é garantido, por um lado, um elevado coeficiente de atrito e, por outro, é possível a instalação isolada em massa na estrutura da máquina. A magnitude da gama de medição das forças de corte nas direcções x e y depende diretamente da pré-carga na direção z e do atrito estático axial resultante. Os sinais são captados através da ficha de ligação V3 neg. de 3 pólos, protegida contra a construção, que utiliza um auxiliar de posicionamento para assegurar a atribuição exacta dos pinos de ligação e protege contra a torção.
