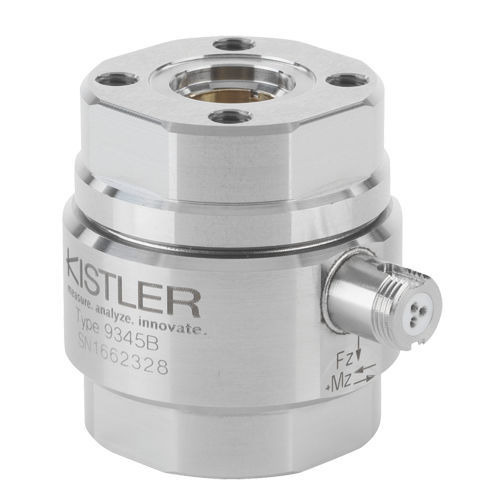

Transdutor de força com medição de torque 9345B

de tensão/compressãode 2 eixospiezoelétrico

- Sensibilidade: Fz: ≈ -3,7 pC/N, Mz: ≈ -190 pC/Nm - Dimensões DxH: 36x42 mm Este transdutor piezoelétrico de força e binário de 2 eixos é adequado para medir uma força de tração ou compressão Fz e um binário Mz que actua sobre o sensor. A elevada resolução permite a medição das mais pequenas alterações dinâmicas em grandes forças e binários em veios não rotativos. Os discos de quartzo sensíveis à pressão e ao cisalhamento são integrados sob alta pré-carga entre um parafuso oco de pré-carga e uma porca designada como caixa do sensor. Devido à rigidez extremamente elevada dos elementos sensores, os componentes Fz e Mz são medidos praticamente sem alteração do curso ou do ângulo. O sinal de carga proporcional à força e ao binário é captado por eléctrodos e alimentado através de um cabo blindado ao amplificador de carga. Este último converte os sinais de carga em tensões de saída proporcionais, que podem ser registadas e avaliadas. Rigidez axial 1.7 kN/μm Rigidez Cφ (Mz) [kN/μm] 0.19 N-m/μrad Sobrecarga Fz [kN] -12, 12 kN Sobrecarga Mz [N-m] -30, 30 N-m
