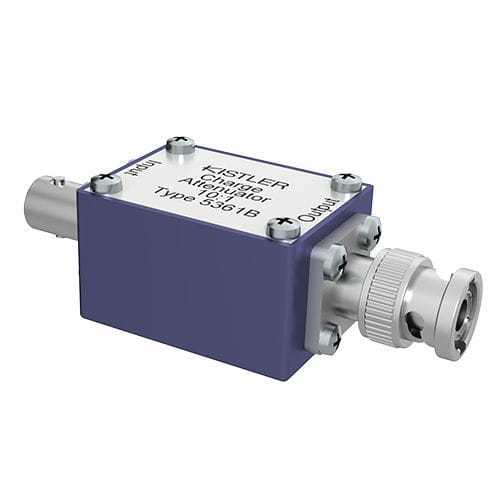

Atenuador compacto 5361BY0157

- Rácio de divisão: 2:1 O atenuador de carga divide a carga eléctrica aplicada à entrada pelo fator x (razão de divisão) e disponibiliza na saída a carga reduzida pelo fator x. O atenuador de carga é constituído por dois condensadores de alto isolamento, um dos quais está em paralelo com a entrada (capacitância em paralelo), enquanto o outro está ligado entre a entrada e a saída (capacitância em série). Esta ligação conduz a uma divisão da carga de entrada e, por conseguinte, a uma carga de saída mais pequena por um fator x (razão de divisão). Em cada extremidade da caixa existe um conetor BNC (entrada: BNC neg., saída: BNC pos.), para que o atenuador de carga possa ser ligado diretamente entre o cabo do sensor (por exemplo, tipo 1631C...) e qualquer cabo de extensão (por exemplo, tipo 1603B...) ou entre o cabo do sensor e a entrada do amplificador, se não for necessário um cabo de extensão. O atenuador de carga é necessário se a carga emitida pelo sensor piezoelétrico exceder a maior gama de medição do amplificador de carga utilizado.
