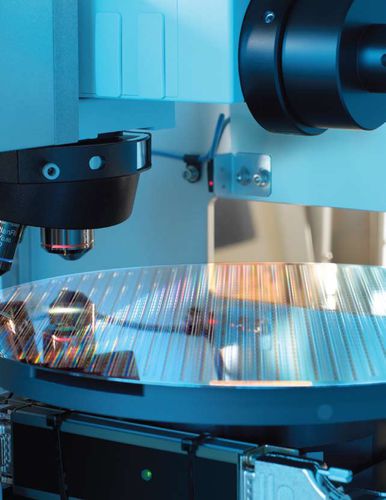

O sistema de inspeção de wafer padronizado Kronos™ 1190 com ótica de alta resolução oferece a melhor sensibilidade da categoria para defeitos críticos para desenvolvimento de processos e monitoramento de produção em aplicações avançadas de embalagem em nível de wafer (AWLP), incluindo IC 3D e fan-out de alta densidade (HDFO). O DefectWise™ integra a Inteligência Artificial (IA) como uma solução ao nível do sistema, proporcionando um grande impulso na sensibilidade, produtividade e precisão de classificação para enfrentar os desafios do excesso e das fugas de defeitos. O DesignWise™ refina as áreas de inspeção precisamente direcionadas do FlexPoint™ com entrada direta no projeto para reduzir ainda mais o incômodo. Suportando substratos colados, desbastados, deformados e cortados em cubos, o sistema Kronos 1190 permite uma inspeção económica de defeitos até 150 nm em etapas críticas do processo, como pós-colagem, pré-ligação, modelação de almofadas de Cu, pilares de Cu, saliências, vias de silício (TSVs) e camadas de redistribuição (RDL).
Aplicações
Deteção de defeitos, depuração de processos, monitorização de processos, monitorização de ferramentas, controlo de qualidade de saída (OQC)
---
