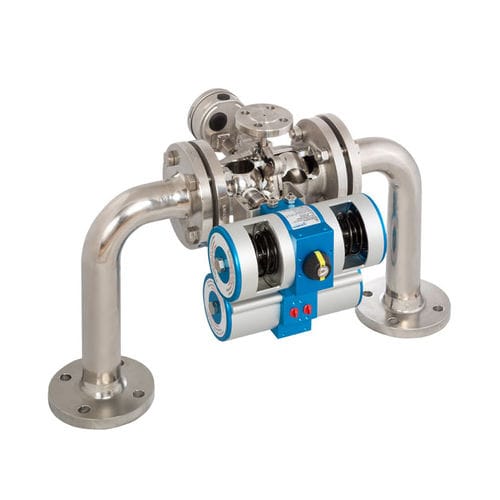

Válvula de esfera

manualde bloqueiopara gás

VÁLVULA INTEC DUOBOL Válvula de esfera com corte duplo para maior segurança operacional. Válvula Duoball INTEC Nas indústrias química, petroquímica e farmacêutica, as válvulas são uma parte essencial das plantas de processo. Além de influenciar os fluxos de fluido ou massa gasosa, as válvulas são necessárias para o fecho seguro das tubagens e cumprem assim uma função de segurança essencial. Por esta razão, os requisitos de segurança são muito elevados e são sempre parte integrante da segurança da instalação. Especialmente em aplicações cada vez mais críticas em termos de segurança, as válvulas com função "duplo bloqueio e sangramento" são procuradas. Esta exigência pode ser atendida por válvulas de esfera com sede esférica com rolamento de esferas e sedes esféricas com mola em ambos os lados (Bloco Duplo) e uma conexão de ventilação ou drenagem (Bleed) no chamado espaço morto. A válvula de esfera duoball desenvolvida pela KLINGER Schöneberg possui um bloco duplo e fechamento independente. Em comparação com as válvulas de esfera padrão, a segurança pode ser aumentada por um fator de 4. O projeto é baseado na integração de duas válvulas de esfera em um corpo. Como todas as válvulas de esfera da série INTEC, a válvula Duoball está disponível com esfera flutuante ou montagem em munhão, bem como execução com sede macia ou metálica Todos os sistemas de sede esférica cumprem naturalmente a taxa de fuga A de acordo com a norma EN 12266 e são absolutamente estanques ao gás. Devido à dupla função de isolamento e ventilação, todas as válvulas duoball são bi-direccionalmente estanques. Além disso, a válvula Duoball também está disponível no comprimento total padronizado de acordo com a norma EN 588 R1 e, além de aumentar a segurança, oferece uma alternativa compacta e econômica à utilização de várias conexões padrão. Downloads
