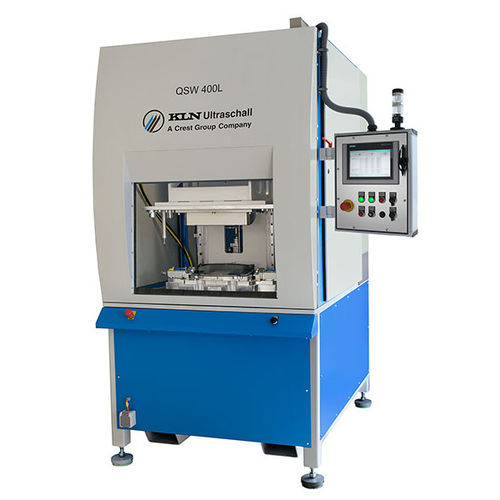

Máquina estacionária de solda a laser QSW 400 L

automáticaindependente

O KLN QSW 400 L é uma máquina de soldadura laser quase simultânea utilizando o princípio de soldadura por feixe laser cruzado. A soldadura quase-simultânea combina a soldadura por contorno e a soldadura simultânea. Um scanner constituído por espelho e unidade de colimação (módulo óptico para criar um percurso de feixe paralelo) conduz o feixe laser focado com alta velocidade várias vezes sobre o contorno de soldadura. Devido a esta alta velocidade, todas as áreas de contorno de soldadura são quase simultaneamente aquecidas e derretidas. Aqui a parte irradiada entra em contacto com o derretimento da outra parte. Depois, por condução térmica, também a parte irradiada é derretida na zona de soldadura. Por pressão de soldadura simultânea nos dois parceiros, as peças são prensadas juntas e ligadas (soldadas). A KLN QSW 400 L é uma máquina de soldadura a laser modular. A vantagem da estrutura modular é que a máquina central de soldadura a laser pode permanecer inalterada nas várias tarefas de soldadura e apenas a caixa e a sua estrutura de armação devem ser adaptadas à tarefa de soldadura propriamente dita. Assim, uma unidade de soldadura a laser bem testada pode sempre ser utilizada. Além disso, as adaptações a outras tarefas de soldadura podem ser facilmente integradas, por exemplo, com mesa rotativa, porta-ferramentas, transportador ou mesa deslizante. Laser Laser de díodo arrefecido por água com potência de saída óptica de 300 W Comprimento de onda 980 nm ±10 nm Feixe piloto a 650 nm ±15 nm (<1 mW) Fibra óptica adequada para comprimento de onda 780-1030 nm Distância focal de colimação 58 mm Distância focal f-teta objectivo 635 mm Distância de operação 728 mm Campo de operação (campo de varrimento) 415 mm x 415 mm
