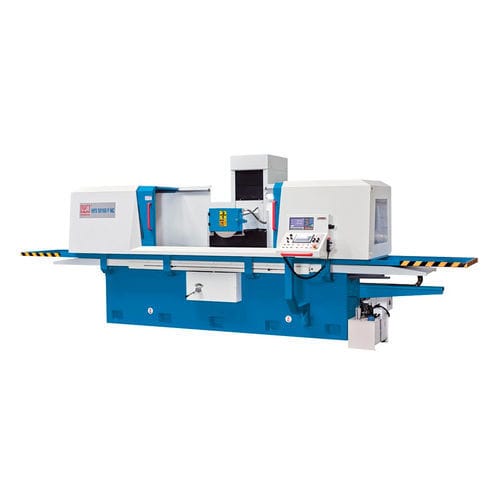

Retífica plana HFS 50100 F
para peças a usinarde colunaCN

retífica plana
retífica plana
retífica plana
retífica plana
retífica plana
retífica plana
retífica plana
retífica plana
retífica plana
retífica plana
Guardar nos favoritos
Comparar


Características

Tipos
plana
Aplicações
para peças a usinar
Estrutura
de coluna
Controle
CN, automática, manual
Outras caraterísticas
de precisão, de alto desempenho, de uso intensivo, de lapidação plana
Velocidade do fuso

1.450 rpm
(9.111 rad.min-1)

Potência

3 kW, 7,5 kW
(4,08 hp, 10,2 hp)

Curso X

1.000 mm
(39,37 in)

Curso Y

500 mm
(19,69 in)

Peso da máquina

5.500 kg
(12.125,42 lb)

Descrição

Esta série de rectificadoras de superfície processa peças de trabalho grandes e pesadas com tolerâncias necessárias para retificação de superfície de precisão ou para o passo de processamento preparatório de lapidação ou polimento. A estrutura da máquina é concebida num design de leito cruzado com uma coluna móvel. Esta construção permite uma orientação longa da mesa e, assim, a introdução óptima da força de peso em toda a área de trabalho. A possibilidade de alternar entre o funcionamento automático e manual alarga as possibilidades de produção de amostras, reparação e formação. Placa de fixação magnética com função de desmagnetização incorporada Controlo PLC Siemens Smart Line com ciclos de moagem HMI de fácil utilização com ecrã tátil Volante eletrónico para os eixos Y/Z A estrutura maciça e fortemente nervurada da máquina, com coluna transversal e fuso horizontal, é extremamente rígida mesmo sob cargas de peças mais pesadas A grande área de trabalho permite a maquinação de peças individuais com grandes áreas de superfície ou a maquinação de várias peças numa única configuração A área de trabalho é protegida por uma caixa de fácil acesso O equipamento de série desta série inclui um sistema de refrigeração de alto desempenho Controlo Os ciclos de retificação para retificação automática de faces e ranhuras são acessíveis e editáveis através de um ecrã tátil Os fusos de esferas pré-carregados e os potentes servomotores em Y e X asseguram uma elevada precisão e repetibilidade durante a alimentação das mós Um volante eletrónico para os eixos Y e Z simplifica a configuração e o posicionamento manual do fuso de retificação Se estiver definido para o modo Auto, os parâmetros de desbaste e acabamento definidos pelo utilizador, o número de cursos de saída de faísca e o retorno a zero são processados automaticamente

---

Catálogos

Não estão disponíveis catálogos para este produto.
