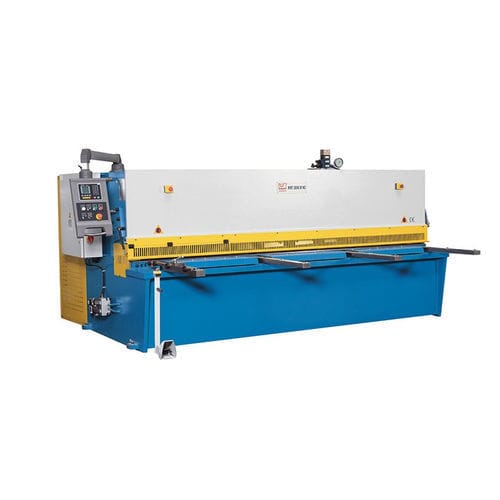

Guilhotina para corte de chapa KHT 4006 M NC

hidráulicapara chapasde oscilação

Os modelos da série KHT M NC são construídos com um design de viga oscilante. A barra de corte é guiada num rolamento pivotante ancorado no corpo da máquina, permitindo cortes muito rectos sem o risco de encravamento das lâminas superior e inferior. O robusto calibre traseiro é posicionado com precisão através do controlador ESTUN 21 NC. Controlo Estun E21 NC Calibre traseiro com parafusos de esferas pré-carregados Função de fixação pneumática da placa Cortador também adequado para aço inoxidável Paragem angular ajustável A tesoura hidráulica de viga oscilante com calibre traseiro controlado por NC combina qualidade, fiabilidade e fácil manuseamento Estrutura da máquina A estrutura da máquina é feita de uma soldadura de aço com alívio de tensões e apresenta um design de viga oscilante Com esta conceção, a viga de corte desloca-se num movimento oscilante, de modo a que a distância entre a lâmina superior e a inferior seja restabelecida automaticamente após cada corte As vantagens desta conceção são os cortes de baixa torção, uma libertação mais fiável das peças cortadas, uma vida útil prolongada da lâmina e ajustes fáceis do corte Suporte de material A mesa de trabalho de grandes dimensões possui esferas de roletes e um batente angular rígido ajustável para um manuseamento fácil e um alinhamento seguro da chapa Braços de suporte longos e robustos seguram com segurança placas grandes Sistema hidráulico Todo o sistema hidráulico é fiável, de baixa manutenção e de fácil manutenção Durante o corte, os suportes regulados hidraulicamente garantem uma fixação estável da chapa metálica junto à linha de corte Medidor traseiro O sistema de calibre traseiro é muito robusto e perfeitamente adequado para ambientes de produção difíceis Os fusos de esferas pré-carregados são montados numa caixa de proteção Equipamento O comando NC ESTUN 21, de fácil utilização, posiciona o contra-ponto com precisão, tanto em cortes individuais como em execuções de programas
