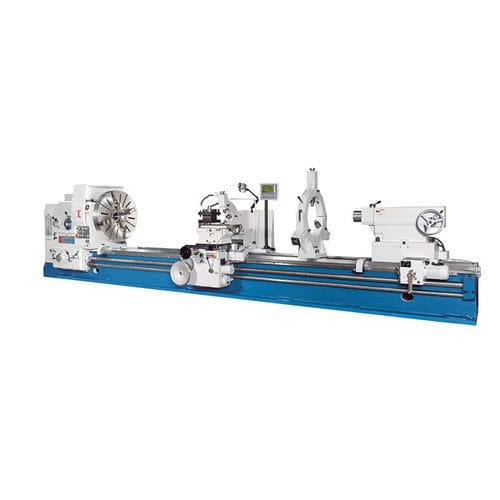

Torno convencional DL E 620/5000
horizontalde 3 eixospara uso intensivo

torno convencional
torno convencional
torno convencional
torno convencional
torno convencional
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
convencional
Orientação do eixo-árvore
horizontal
Número de eixos
de 3 eixos
Aplicações
para uso intensivo
Performance
de elevada potência
Diâmetro

1.250 mm
(49,21 in)

Velocidade de rotação

MÍN: 4 rpm
(25,133 rad.min-1)

MÁX: 315 rpm
(1.979,203 rad.min-1)

Comprimento máx. peças

5.000 mm
(197 in)

Diâmetro máx. barras

130 mm
(5 in)

Curso X

630 mm
(25 in)

Curso Z

4.800 mm
(189 in)

Avanço rápido no eixo X

1.870 mm/min
(1 in/s)

Avanço rápido no eixo Z

3.740 mm/min
(2 in/s)

Potência nominal

22 kW
(29,9 hp)

Comprimento total

8.100 mm
(319 in)

Largura total

1.880 mm
(74 in)

Altura total

1.920 mm
(76 in)

Peso

13.300 kg
(29.321 lb)

Descrição

Com as máquinas da série DL E Heavy, é possível maquinar diâmetros de torneamento e comprimentos de peças de trabalho realmente grandes. Esta série de tornos é a solução para a maquinação convencional de peças de trabalho até 8000 mm (315 in.) de comprimento e mais de 1600 mm (63 in.) de diâmetro. A base da máquina, particularmente larga e com nervuras pesadas, suporta peças pesadas. Motores potentes accionam o fuso principal através de uma embraiagem de discos múltiplos finamente ajustável. O avanço rápido no suporte é particularmente eficaz com grandes comprimentos de cama e o pesado cabeçote móvel também é movido por um motor. Larguras de centro até 8000 mm Motor potente Avanço rápido nas direcções X e Z Guias temperadas e rectificadas por indução Controlo por joystick dos avanços X e Z montado diretamente no suporte Volante para ajuste do cabeçote móvel Motor de avanço rápido separado para avanço nas direcções X e Z Embraiagem multidisco robusta para acionamento do cabeçote Rolamentos de fuso de grandes dimensões Inclui indicador de posição de 3 eixos completamente montado Embraiagem de sobrecarga incluída no avental Maior precisão Menor taxa de erro Aumento da produtividade Resultando numa valiosa poupança de tempo Para maior produtividade Ecrã de fácil leitura Caraterísticas específicas do operador Disposição cómoda do teclado Resolução: 0.01/ 0,005 mm Coordenadas predefinidas A posição do eixo mantém-se quando o ecrã é desligado Cálculo do padrão do círculo de furos Função de calculadora Armazenamento para 10 ferramentas Alternância entre raio e diâmetro Conversão Mm/polegada Fácil expansão e funcionamento sem manutenção Ecrã para topo (Z0) e caixa de deslizamento (Z1) separados e em modo diferencial / cumulativo para tornos

---
