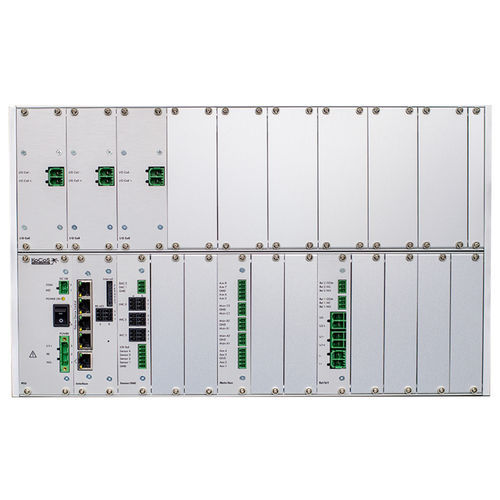

Aparelho de teste de corrente ACTAS L series

antirroubode performanceautomático

Sistema de teste de alta precisão para testes de funcionamento de vários tipos de dispositivos de comutação, incluindo disjuntores, seccionadores ou interruptores de terra, independentemente do tipo de unidade de acionamento. As entradas e saídas são ligadas de forma flexível através de uma régua de terminais, tornando o sistema de teste particularmente adequado para utilização em ambientes de desenvolvimento e de laboratório, bem como em ambientes de produção. A caixa de 19" permite tanto a operação autónoma como a instalação num armário de sistema. Todos os parâmetros eléctricos e mecânicos necessários para a avaliação do desempenho de comutação são medidos em tempo real sem que a câmara de contacto principal ou a unidade de acionamento tenham de ser abertas. As entradas são fornecidas para a medição de sinais analógicos, incrementais e binários. Os 14 canais de medição nos cartões de contactos principais e auxiliares permitem a medição simultânea de 8 contactos auxiliares, 6 resistivos e 6 contactos principais. Com controlo monofásico das bobinas de operação com 1 saída de controlo para bobinas de fecho e 2 saídas de controlo para bobinas de abertura, o ACTAS L260 pode ser utilizado para testar disjuntores de média e alta tensão. As saídas de controlo digitais e analógicas permitem que as fontes de tensão ou corrente sejam controladas automaticamente, permitindo testes totalmente automáticos. O sistema de teste é controlado através do software de teste ACTAS 2.60. Saídas de controlo: 2 x Bobina de abertura 1 x Bobina de fecho 3 x ohmímetro externo 1 x Caixa de extensão externa/fonte de tensão 2 x Saída de controlo analógica 0...10 V 2 x Relé
