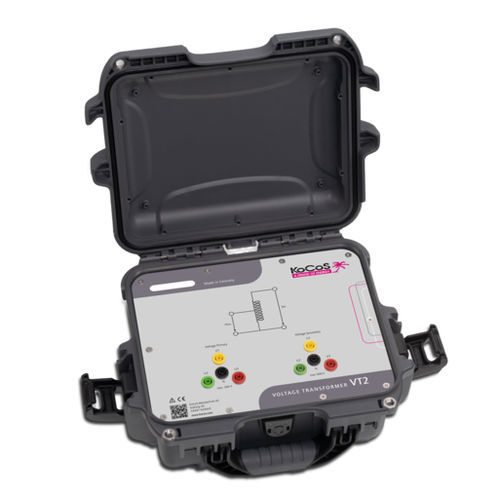

Sistema de teste para laboratório Voltage Transformer VT2

para rede elétricapara máquinas e instalações elétricaspara a indústria eletrônica

Teste de relés em instalações de baixa tensão com até 690 VLL Em combinação com o transformador de tensão VT2, a tensão máxima de saída dos sistemas de teste ARTES pode ser duplicada de 300 VLE/520 VLL para 600 VLE/1040 VLL. Assim, é possível testar diretamente relés de proteção com uma tensão nominal de até 690 VLL. O transformador de tensão trifásico VT2 caracteriza-se, em particular, pela sua elevada precisão. Mas também a proteção do objeto de teste contra a sobretensão foi especialmente considerada. Elevada precisão e quase independente da carga Durante o desenvolvimento do VT2, foi dada especial atenção ao dimensionamento dos transformadores. A sua adaptação especial no que diz respeito aos enrolamentos, à secção transversal do ferro e à geometria permitiu alcançar uma elevada estabilidade de tensão e, consequentemente, uma elevada precisão numa vasta gama de cargas. As medições demoradas e a determinação, bem como a introdução da respectiva relação de transformação antes de cada ensaio, podem assim ser dispensadas na maioria dos casos. Eliminação de inrush para evitar resultados de medição incorrectos A corrente de inrush comum ao usar transformadores pode levar a resultados de medição incorretos durante o teste do relé de proteção. Devido ao número de enrolamentos e aos núcleos de transformadores especialmente concebidos, é possível efetuar uma eliminação extremamente eficaz da corrente de inrush. As tensões de saída constantes estão disponíveis diretamente no início do teste e garantem resultados de medição precisos.
