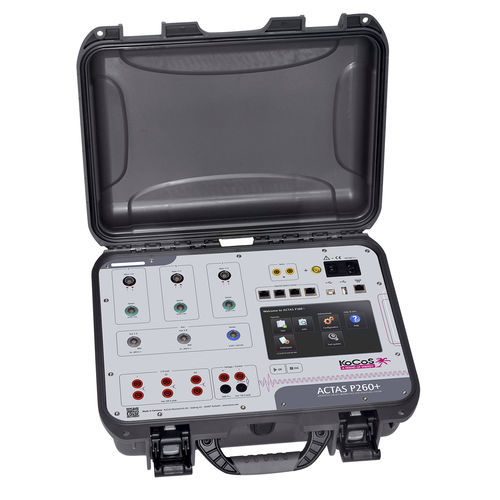

Sistema de teste para conjunto de manobra e controle ACTAS P260+

elétricopara rede elétricaportátil

Sistema portátil de teste de comutadores Sistema de teste flexível e compacto para o teste de comutadores de média, alta e extra-alta tensão com uma vantagem em termos de controlo e desempenho. 1. Gama mais vasta de aplicações devido a mais saídas de controlo e mais potência da unidade de processamento principal do que o modelo anterior 2. Extremamente robusto e compacto em mala rígida 3. Teste completo do painel de distribuição sem reconexão numa sequência de teste 4. Funcionamento autónomo 5. Operação e avaliação através de um ecrã tátil de 7" 6. Medição de contactos principais e PIR em até 12 câmaras de contacto 7. Determinação da resistência estática e dinâmica em até 12 câmaras de contacto 8. Simples ligação em cascata de dispositivos adicionais para testar interruptores com mais de 12 câmaras de contacto 9. Registo e análise da corrente da bobina e do motor 10. Teste com ligação à terra em ambos os lados para AIS e GIS Teste completo do painel de distribuição no local Utilizando o painel de controlo integrado do ACTAS P260+, é possível realizar e avaliar testes abrangentes de comutadores de forma rápida e fácil e com um elevado grau de flexibilidade dentro de um único procedimento de teste: Medição em 12 contactos PIR e principais Determinação dos tempos de funcionamento para várias sequências de comutação em até 12 contactos PIR e principais. Ligação à terra em ambos os lados Em combinação com o PROMET SE, podem ser realizados testes simultâneos em até 3 pólos, cada um dos quais com 4 câmaras de contacto principais, com ligação à terra em ambos os lados. São possíveis mais câmaras de contacto. Nos sistemas GIS, os tempos de funcionamento das unidades de disjuntor são medidos através de impulsos de corrente. Para este efeito, as bobinas Rogowski são ligadas à terra isolada do sistema GIS.
