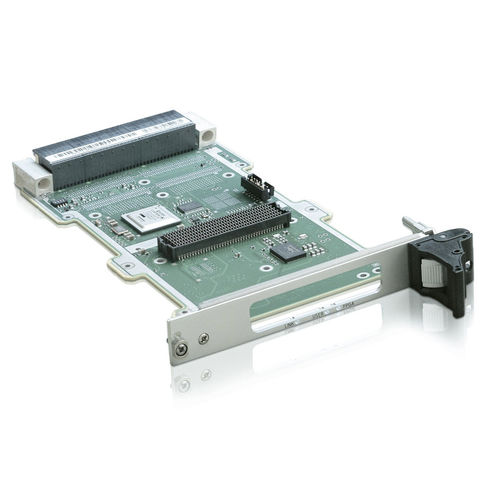

Placa de suporte VPX 3U VX3830 series

placa de suporte VPX 3U para placas de mezzanine FPGA VITA 57 (FMC) Para implementar interfaces personalizadas usando o VX3830, o cliente desenvolve seu IP usando ferramentas Xilinx® e projeta um FMC específico. A imagem FPGA é carregada a partir de um Flash no VX3830 ou no FMC. Um FLASH de resgate também está presente para facilitar os desenvolvimentos e implantações seguras. O VX3830 inclui uma FPGA Xilinx® Virtex®-5 (XC5VLX20T) com um ponto final PCIe e E/S de utilizador. O VX3830 liga o seu ponto final FPGA ao backplane através de um canal PCIe x4 gen 2 (P1 Wafers 1 a 4 é a opção de construção predefinida). A seleção entre a largura PCIe x4 ou x1 é configurável pelo utilizador. O VX3830 está disponível como uma placa de carga útil VPX 3U arrefecida por convecção ou arrefecida por condução. Requer trilhos de alimentação de +5V e +12V. O VX3830 é membro do Ecossistema VPX da Kontron e está qualificado com os SBCs VX3230 e VX3030. A Kontron também oferece um slot FMC VITA 57 em produtos VME. A Kontron também oferece um kit de desenvolvimento que contém: FMC-SER0 um FMC de amostra com áreas de envolvimento, um IP FPGA simples e um rpm Linux com drivers, utilitários e programas de teste. Este kit permite testes de não regressão e é a base para trabalhos derivados personalizados.
