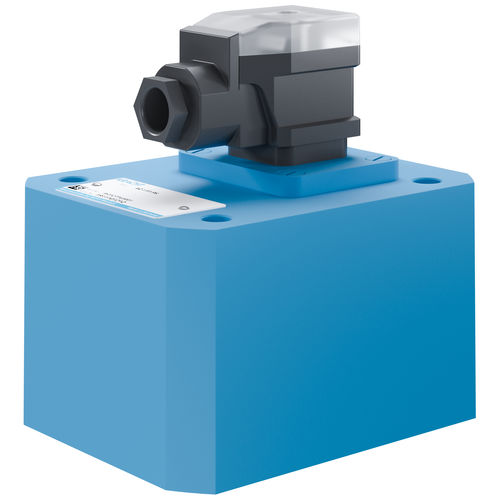

Medidor de vazão de engrenagem VC

volumétricopara líquidos

Composta por duas engrenagens de alta precisão, a unidade de medição é acionada pelo fluxo de líquido com base no princípio de deslocamento. As engrenagens funcionam de forma quase sem contato na câmara de medição. O rolamento é composto por rolamentos de esferas e rótulas. Graças ao princípio de medição, não há necessidade de secções de assentamento no lado de entrada e saída para que as máquinas/plantas possam ser concebidas para serem mais compactas. Todas as partes móveis são lubrificadas pelo meio de medição. O movimento da engrenagem é escaneado de forma sem contato pelos sensores montados na tampa. Durante a rotação da unidade de medição por um passo de dente, é gerado um sinal por sensor que corresponde ao chamado volume geométrico do dente Vgz. A varredura de dois canais facilita uma maior resolução de medição e detecção da direção do fluxo Alternativamente, as especificações dos codificadores disponíveis oferecem uma resolução máxima de medição.
