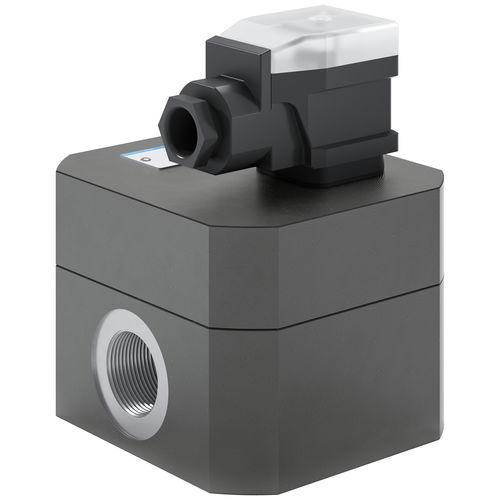

Medidor de vazão de engrenagem VCA

volumétricopara líquidosem alumínio

Composta por duas engrenagens de alta precisão, a unidade de medição é acionada pelo fluxo de líquido com base no princípio de deslocamento. As engrenagens funcionam de forma quase sem contato na câmara de medição. O rolamento é composto por rolamentos de esferas e rótulas. O princípio de medição não causa nenhuma pulsação de pressão ou volume de fluxo. Como não há necessidade de seções de assentamento no lado de entrada e saída, máquinas/plantas podem ser projetadas para serem mais compactas. Todas as partes móveis são lubrificadas pelo meio de medição. O movimento da engrenagem é escaneado de forma sem contato pelos sensores montados na tampa. Durante a rotação da unidade de medição por um passo de dente, é gerado um sinal por sensor que corresponde ao chamado volume de dente geométrico Vgz. A ficha está equipada com um pré-amplificador que converte o sinal do sensor num sinal de onda quadrada que serve como sinal de saída. O scanner de dois canais facilita uma maior resolução de medição e detecção do sentido do fluxo.
