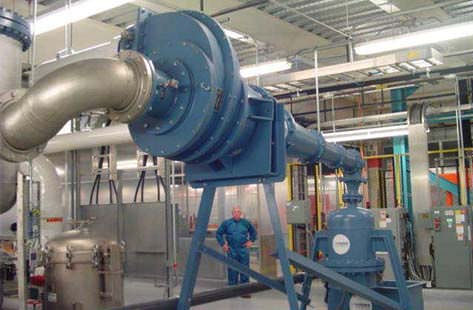

Hidrociclone de remoção de areias

O fluido carregado de areia é introduzido na câmara cilíndrica onde é submetido à acção de vórtice resultante da sua entrada tangencial. À medida que a água produzida entra em espiral em direção ao vortex finder, forças centrífugas extremamente altas movem a areia em direção à parede do cilindro. As partículas de areia então progridem em um caminho espiral em direção ao ápice do cone e são finalmente descarregadas através de um orifício tangencial para o tanque do acumulador. A entrada de alimentação especialmente concebida ajuda a pré-classificar a areia antes de entrar na secção cilíndrica. Isso faz com que as partículas de areia entrem no cilindro com um padrão de fluxo muito suave ao longo da parede, minimizando assim a turbulência induzida por sólidos e a ação rica e familiar encontrada em ciclones alimentados convencionalmente. A energia é, portanto, convertida em centrífuga em vez de desperdiçada em forças turbulentas que podem perturbar a ação do vórtice e intensificar o desgaste nas superfícies internas da unidade. A descarga tangencial da areia separada no ápice da seção do cone é outra característica do FLSmidth's Krebs DeSander. Muito pouca energia da água produzida na seção do cone é transferida para o conteúdo do tanque acumulador com este arranjo e o turbilhão ciclônico no tanque é eliminado. A ausência de movimentos violentos no tanque permite a retenção de praticamente toda a areia descarregada e evita o desgaste abrasivo.
