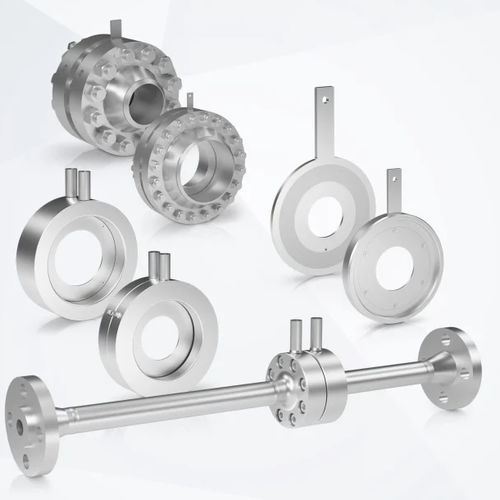

Placa de orifício para medição de fluxo por pressão diferencial OPTIBAR series

Medidor de orifício série OPTIBAR Conjunto de corrida do medidor de orifício com torneiras de canto e câmaras anulares* Completamente pré-montado com placa de orifício, tubagem, secções de entrada/saída, ligações ao processo * Tamanho: DN15...100 / 1⁄2...4"; até PN100 / ASME Cl 1500 * Temperatura: máx. +400°C / +752°F * Material: 1.4404 / 316L O OPTIBAR MR 4300 é um conjunto de medidor de orifício. É idealmente adequado para utilização em linhas de pequena dimensão É fornecido completamente pré-montado e pronto para instalação, com placa de orifício, câmaras anulares, ligações ao processo, bem como secções de entrada e saída para fluxo de baixa perturbação. O elemento de caudal DP está disponível com o transmissor de pressão OPTIBAR DP 7060 DP, bem como com colectores, válvulas, recipientes de condensado ou outros acessórios. Destaques do produto * Design compacto ou separado * Secções a montante e a jusante de acordo com a norma DIN 19214 * Reduz as perturbações do caudal * Incertezas mínimas de medição: ±0,3...0,4% (calibrado) * Versão opcional calibrada com água para maior exatidão (±0,3%) Aplicações típicas * Para medição de caudal por pressão diferencial com o transmissor OPTIBAR DP 7060 * Aplicações de líquidos, gás e vapor em linhas de pequena dimensão * Aplicações de caudal DP com requisitos de precisão acrescidos
