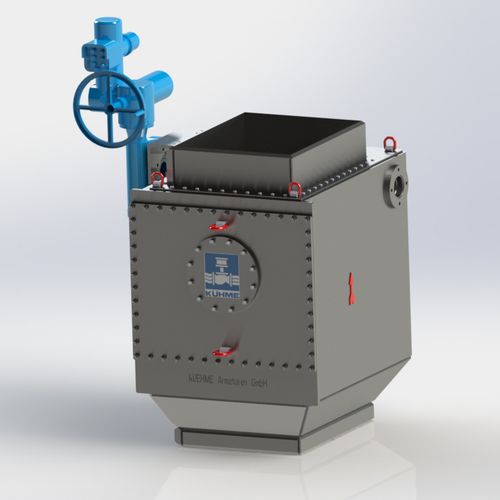

Válvula de guilhotina KSK

de alavancade bloqueiopara gás

AMORTECEDOR DE POEIRAS DE CARVÃO TIPO KSK DESENHO RECTANGULAR Os amortecedores de poeiras de carvão de modelo retangular são utilizados sobretudo nas condutas verticais das centrais eléctricas a carvão entre os moinhos e os queimadores. O objetivo destes amortecedores é fechar individualmente a linha de alimentação de carvão a montante do queimador quando o respetivo moinho está fora de serviço. Os registos de pó de carvão são de conceção robusta com um padrão de fluxo optimizado para evitar a formação de depósitos. Na posição aberta, a aba do registo é posicionada completamente fora do fluxo de poeiras, o que resulta numa secção transversal completa do orifício para uma menor queda de pressão. Aplicações: Centrais térmicas AS SUAS VANTAGENS Secção transversal do fluxo completamente desobstruída Fecho fiável do fluido devido ao sistema robusto de vedação da sede Tempos de funcionamento muito curtos em comparação com as válvulas de corte simples DETALHES DE FUNCIONAMENTO Na sua posição fechada, a placa da tampa é pressionada sobre a sede da tampa pelo eixo de acionamento e pela alavanca interna, assegurando um fecho estanque ao pó. Quando a tampa é aberta, a placa da tampa é deslocada cerca de 90° e desbloqueia toda a secção transversal do fluxo. Nesta posição, a placa da tampa não interfere com o fluxo.
