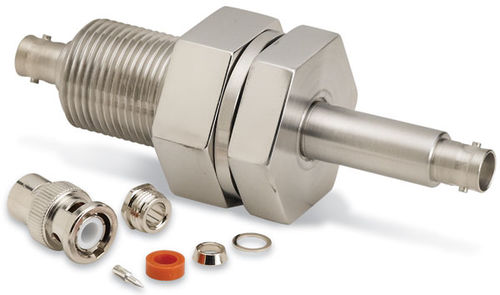

Conexão passa-muro para cabos IFDBF012031

para instrumentaçãoisolada

Estas passagem da instrumentação têm conectores coaxiais de BNC no ar-lado e no vácuo-lado. A impedância do conector-plugue é 48-52 ohms (ímpares) (as passagem combinadas dos pares de 50 ohms estão disponíveis). O condutor isolado alumina é avaliado para 500V com um protetor aterrado e 2500V com um protetor de flutuação, em 3A. os plugues do Ar-lado são incluídos com a passagem mas os plugues do vácuo-lado não são. Com flanges dos CF, a combinação de alta temperatura apropriada do plugue/cabo do vácuo-lado, e o cabo do ar-lado desconectado, estas passagem são bakeable a 450°C e são UHV-compatíveis. Estas passagem são projetadas ser soldadas em um através-furo apropriado em uma flange.
