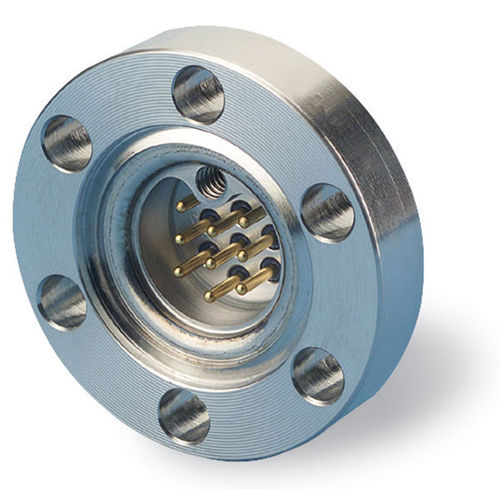

Conexão passa-muro para cabos IFDJG091052

para flangemulti-passagensisolada

Essas passagens herméticas multipinos são projetadas para aplicações com espaço limitado onde as passagens Subminiatura-D são muito grandes para serem usadas. O design compacto do Subminiature-C permite pequenas montagens de flanges, podendo ser utilizados flanges de 1,33" CF e KF16. As passagens Subminiatura-C vêm em configurações de 9 pinos. Os pinos banhados a ouro estão em um design reto, hermeticamente selados e eletricamente isolados em um invólucro de aço inoxidável usando uma vedação vitrocerâmica. Os conectores do lado da atmosfera e do lado do vácuo são equipados com parafusos de cabeça cilíndrica que fornecem um mecanismo de travamento para as passagens, atuando também como um rasgo de chaveta para alinhamento. Os cabos isolados Kapton do lado do vácuo são utilizados juntamente com os conectores PEEK para as exigências das aplicações UHV.
