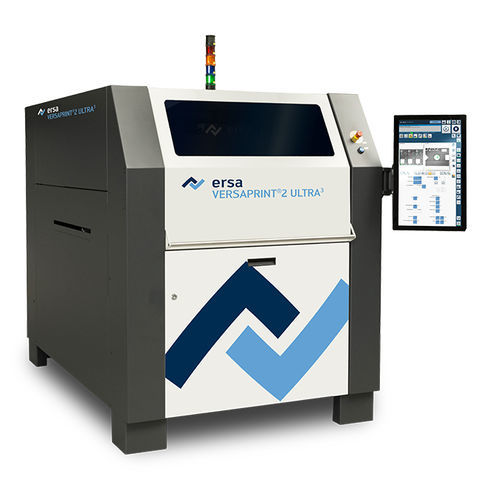

Máquina de serigrafia automática VERSAPRINT 2 ULTRA³

de pasta de soldaSMTde alta precisão

A Ersa Stencil Printer VERSAPRINT 2 ULTRA³ utiliza a mais recente tecnologia de medição da câmara 3D LIST. A forma dos depósitos de pasta de solda mais pequenos desempenha um papel importante para o volume impresso e, em última análise, para a forma da junta de solda. O depósito de pasta tem a mesma altura em toda a superfície ou inclina-se para os bordos? Esta questão é respondida pela ULTRA³, que combina uma impressora stencil e 3D-SPI ao mesmo tempo. - 3D-SPI para inspeção de placas complexas diretamente após o processo de impressão - Detetar defeitos através da inspeção do stencil antes que eles ocorram - Medição do ponto zero de PCB não impresso em qualquer altura antes da impressão - Função de circuito fechado integrada para offset de impressão - Plataforma de software de ponta a ponta para impressão e inspeção - Manutenção e assistência técnica para uma máquina, um contacto para ambos os processos - Menos espaço necessário na linha de produção Unidos na eficiência: A VERSAPRINT 2 ULTRA³ é a primeira impressora de stencil do mundo com inspeção 3D integrada. Tamanho do substrato (X x Y): mín. 50 x 50 mm, máx. 680 x 500 mm (área de inspeção 550 x 500 mm) Cabeça de impressão: duas cabeças de rodo independentes com controlo contínuo da força do rodo, Limpador de estêncil opcional: 680 x 500 mms Limite de profundidade do rodo e limitação do pêndulo Força do rodo: 0-230 N - Espessura do substrato: 0,5-6 mm
