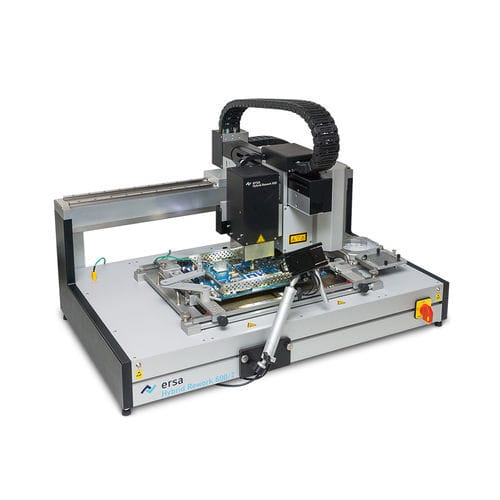

Estação de reparação automática HR 600/2

O sistema de retrabalho híbrido HR 600/2 estabelece padrões no processamento automático de conjuntos. Flexível, eficiente, automatizado e seguro para o processo! A tecnologia dos sistemas de retrabalho Ersa assegura de forma sustentável o valor acrescentado da eletrónica: - tecnologia de aquecimento suave - processos de soldadura guiados por sensores - remoção de resíduos de solda sem contacto - colocação precisa de componentes - documentação completa do processo - orientação clara para o utilizador - Cabeça de aquecimento híbrida de 800 W altamente eficiente - Subaquecimento por infravermelhos homogéneo e de grande área com três zonas de aquecimento de 800 W cada - Alinhamento automático e preciso das peças através do processamento de imagem - Sistema de eixos motorizados de elevada precisão para colocação de peças (+/- 0,025 mm) - Garante resultados de reparação reprodutíveis e independentes do utilizador - Controlo do processo e documentação através do software operacional HRSoft - Dimensões (LxPxA) em mm: 850 x 660 x 620 - Peso em kg: 57 - Design anti-estático (sim/não): sim - Potência nominal em W: 3,200 - Tensão nominal em V AC: 230 - Ligação de ar comprimido: 6-10 bar (sem óleo), ligação rápida de 1/4 de polegada - Volume de ar de arrefecimento: aprox. 65 l/min (@ 6 bar) - Aquecimento superior: Emissor híbrido (2 x 400 W), 60 x 60 mm - Aquecimento inferior: Emissor IR (3 x 800 W), 380 x 250 mm - Tamanho da placa de circuito impresso em mm: até 390 x 300 mm (+x) até 535 x 300 mm (+x) (0HR600/2L) - Tamanho do componente em mm: de 1 x 1 a 50 x 50 - Símbolo de teste: CE - Funcionamento: Windows-PC - Opção: câmara de processo de refluxo: câmara a cores CMOS USB de 10 MP, largura focal de 25 mm; iluminação: 2x fonte de luz pontual LED, regulável
