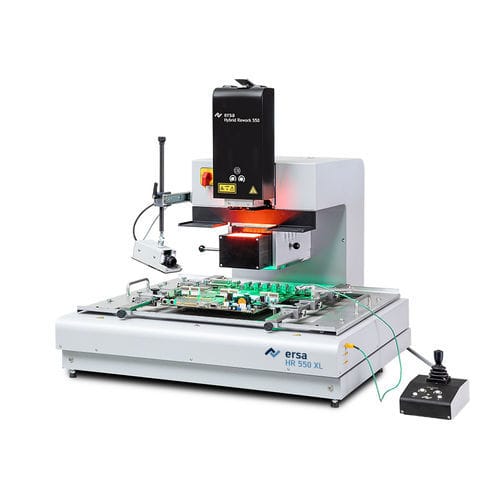

Estação de reparação semiautomática HR 550 XL

Grande e flexível: retrabalho guiado para placas de grandes dimensões até 530 x 610 mm Com o sistema de retrabalho HR 550 XL, a Ersa apresenta uma unidade semi-automática para grandes montagens até aprox. 530 x 610 mm - um verdadeiro pacote de desempenho com oito zonas de aquecimento do radiador inferior e ajuste fino X/Y motorizado e rotação de componentes. O sistema é adequado para eletrónica industrial e de potência, bem como para placas de grande formato e é particularmente atrativo para os prestadores de serviços. A tecnologia dos sistemas de retrabalho Ersa assegura de forma sustentável o valor acrescentado da eletrónica: - tecnologia de aquecimento suave - processos de soldadura guiados por sensores - remoção de solda residual sem contacto - colocação precisa de componentes - documentação completa do processo - orientação clara para o utilizador - Elemento de aquecimento híbrido de alto desempenho de 1.800 W - Aquecedor de fundo por infravermelhos de 6.400 W em toda a superfície - Câmaras de alta resolução para colocação e monitorização do processo - Alinhamento de componentes assistido por computador, ótica de divisão digital - Operação ergonómica optimizada do sistema - Software de operação moderno e de fácil utilização - Dimensões (L x P x A) em mm: 755 x 930 x 545/747 - Peso em kg: 102 kg incluindo a unidade de controlo - Conceção anti-estática (sim/não): sim - Potência nominal em W: 8.200 - Tensão nominal em V AC: 3x 400 VAC, 50-60 Hz, 16 A - Aquecimento superior: Radiador híbrido 900 W infravermelhos + 900 W ar quente, 70 x 70 mm - Aquecimento inferior: Emissor IR (8x 800 W), 530 x 530 mm - Canais de medição: 3x tipo K, 1 x IRS - Laser de posicionamento: Classe II - Tamanho da placa de circuito impresso em mm: até 530 x 610 mm (+x) - Tamanho do componente em mm: de 01005 até 70 x 70 mm - Profundidade de trabalho: 349 mm - Distância de trabalho utilizável (tip.): 30-60 mm para o aquecedor superior, 35 mm para o aquecedor inferior
