Fresadora CNC de 3 eixos VH series
verticalhorizontalde coluna

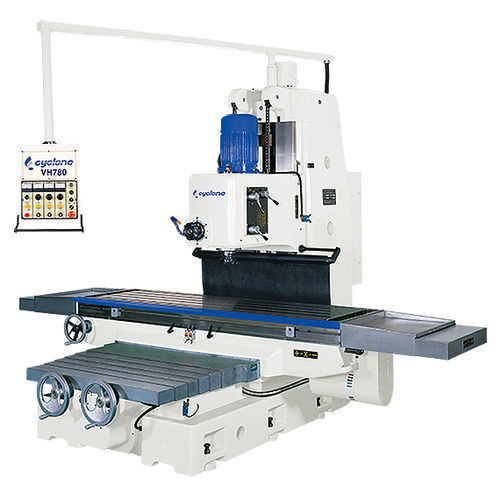

Fresadora CNC de 3 eixos - VH series - L & W Machine Tools, Inc. - vertical / horizontal / de coluna
Fresadora CNC de 3 eixos - VH series - L & W Machine Tools, Inc. - vertical / horizontal / de coluna
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical, horizontal
Estrutura
de coluna
Outras características
de precisão
Curso X

1.100 mm, 1.300 mm, 1.500 mm, 1.700 mm, 2.000 mm
(43,31 in, 51,18 in, 59,06 in, 66,93 in, 78,74 in)

Curso Y

720 mm, 850 mm, 900 mm, 1.000 mm, 1.050 mm
(28,35 in, 33,46 in, 35,43 in, 39,37 in, 41,34 in)

Curso Z

780 mm, 800 mm, 900 mm, 1.000 mm
(30,71 in, 31,5 in, 35,43 in, 39,37 in)

Velocidade de rotação

MÍN: 45 rpm
(283 rad.min-1)

MÁX: 1.500 rpm
(9.425 rad.min-1)

Potência

10 W, 15 W
(0,01 hp, 15 hp)

Velocidade de avanço no eixo X

MÍN: 25 mm/min
(0 in/s)

MÁX: 2.800 mm/min
(2 in/s)

Velocidade de avanço no eixo Y

MÍN: 25 mm/min
(0 in/s)

MÁX: 2.800 mm/min
(2 in/s)

25 mm/min, 1.000 mm/min, 1.500 mm/min, 2.500 mm/min
(0 in/s, 1 in/s, 1 in/s, 2 in/s)

Velocidade de avanço no eixo Z

MÍN: 25 mm/min
(0 in/s)

MÁX: 2.500 mm/min
(2 in/s)

Capacidade máx. da mesa

1.000 kg, 1.500 kg, 2.000 kg, 3.000 kg
(2.205 lb, 3.307 lb, 4.409 lb, 6.614 lb)

Peso total

MÍN: 4.200 kg
(9.259,42 lb)

MÁX: 16.000 kg
(35.273,96 lb)

Comprimento total

MÍN: 2.550 mm
(100,4 in)

MÁX: 3.790 mm
(149,2 in)

Largura total

2.030 mm, 2.280 mm, 2.520 mm, 2.790 mm, 3.210 mm
(79,9 in, 89,8 in, 99,2 in, 109,8 in, 126,4 in)

Altura total

2.550 mm, 2.960 mm, 2.970 mm, 3.300 mm
(100,4 in, 116,5 in, 116,9 in, 129,9 in)

Descrição

A base, a coluna, o selim e a mesa são fabricados em ferro fundido Meehanite de alta qualidade, com alívio de tensões para uma elevada estabilidade. Todas as guias de deslizamento são endurecidas, rectificadas com precisão e depois revestidas com Turcite-B para máxima resistência ao desgaste. Os eixos X e Y são protegidos por coberturas telescópicas em aço inoxidável. O acionamento dos eixos X e Y utiliza fusos de esferas de alta precisão da classe C5, combinados com porcas duplas, garantindo uma elevada precisão de alimentação. O fuso funciona com rolamentos de contacto angular precisos. O fuso é fabricado com precisão em aço de liga SCM21, tratado termicamente e rectificado com precisão. Todas as engrenagens da cabeça de fresagem são endurecidas e rectificadas com precisão para um funcionamento silencioso. O avanço do eixo X é acionado por um servo motor de elevado binário, proporcionando uma velocidade de avanço variável. O potente motor do fuso proporciona uma elevada taxa de remoção de aparas. Opção de controlador CNC Fanuc ou Mitsubishi. Todos os modelos podem ser convertidos em máquinas com controlo CNC.

---

Tradução automática  (ver texto original em inglês)
