Centro de usinagem CNC de 3 eixos VMC series
verticalde colunaBBT40

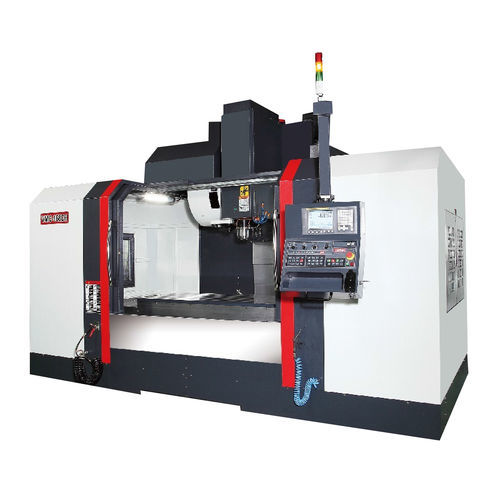

Centro de usinagem CNC de 3 eixos - VMC series - L & W Machine Tools, Inc. - vertical / de coluna / BBT40
Centro de usinagem CNC de 3 eixos - VMC series - L & W Machine Tools, Inc. - vertical / de coluna / BBT40
Centro de usinagem CNC de 3 eixos - VMC series - L & W Machine Tools, Inc. - vertical / de coluna / BBT40 - imagem - 2
Centro de usinagem CNC de 3 eixos - VMC series - L & W Machine Tools, Inc. - vertical / de coluna / BBT40 - imagem - 3
Centro de usinagem CNC de 3 eixos - VMC series - L & W Machine Tools, Inc. - vertical / de coluna / BBT40 - imagem - 4
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna
Cone
BBT40
Aplicações
para trabalhos pesados
Outras características
com acionamento direto, de alta precisão
Curso X

MÁX: 2.100 mm
(82,68 in)

MÍN: 500 mm
(19,69 in)

Curso Y

580 mm, 600 mm, 610 mm, 700 mm, 870 mm
(22,83 in, 23,62 in, 24,02 in, 27,56 in, 34,25 in)

Curso Z

MÁX: 700 mm
(27,56 in)

MÍN: 510 mm
(20,08 in)

Velocidade de rotação

MÁX: 20.000 rpm
(125.664 rad.min-1)

MÍN: 6.000 rpm
(37.699 rad.min-1)

Potência

7,5 kW, 11 kW, 15 kW, 18,5 kW, 22 kW
(10,2 hp, 14,96 hp, 20,39 hp, 25,15 hp, 29,91 hp)

Capacidade máx. da mesa

MÁX: 3.000 kg
(6.614 lb)

MÍN: 4 kg
(9 lb)

Descrição

Estrutura sólida e de alta rigidez do corpo, base, sela, mesa, cabeça do fuso e coluna são projetados com estrutura de caixa. A estrutura das costelas é melhorada para melhorar a rigidez da máquina e evitar a deformação da máquina. Todos os componentes estruturais são feitos de fundição Meehanite com costelas internas em cada seção. Isto aumenta muito a rigidez da máquina. Parafusos de Bolas Pré-tensionados com Ancoragem Dupla Cada eixo é acionado por um fuso de esferas de porca dupla de alta precisão que está centrado entre as guias. Os fusos de esferas são pré-tensionados e ancorados em ambas as extremidades com rolamentos de contato angular.

---

Tradução automática  (ver texto original em inglês)
