Centro de usinagem CNC de 3 eixos VMC series
verticalBT 4024 ferramentas

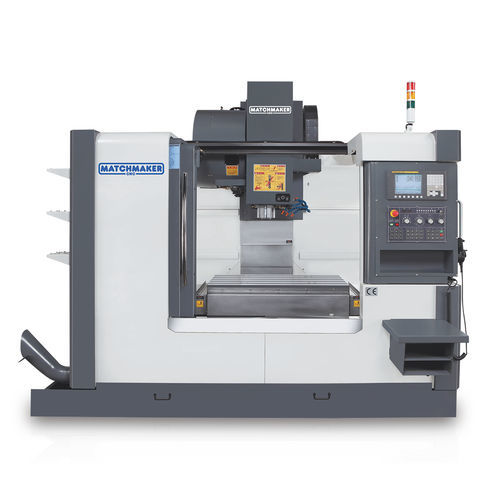

Centro de usinagem CNC de 3 eixos - VMC series - L & W Machine Tools, Inc. - vertical / BT 40 / 24 ferramentas
Centro de usinagem CNC de 3 eixos - VMC series - L & W Machine Tools, Inc. - vertical / BT 40 / 24 ferramentas
Centro de usinagem CNC de 3 eixos - VMC series - L & W Machine Tools, Inc. - vertical / BT 40 / 24 ferramentas - imagem - 2
Centro de usinagem CNC de 3 eixos - VMC series - L & W Machine Tools, Inc. - vertical / BT 40 / 24 ferramentas - imagem - 3
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
24 ferramentas, 16 ferramentas
Função adicional
de fresagem, para rosqueamento interno, de corte, para furação
Aplicações
para uso médico, para a indústria aeroespacial
Outras características
de alta velocidade, alta precisão
Curso X

610 mm, 860 mm, 1.020 mm, 1.100 mm
(24,02 in, 33,86 in, 40,16 in, 43,31 in)

Curso Y

460 mm, 560 mm
(18,11 in, 22,05 in)

Curso Z

480 mm, 600 mm
(18,9 in, 23,62 in)

Velocidade de rotação

8.000 rpm, 10.000 rpm, 12.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1)

Potência

5,5 kW, 7,5 kW, 11 kW, 15 kW, 18 kW
(7,48 hp, 10,2 hp, 14,96 hp, 20,39 hp, 24,47 hp)

Velocidade de avanço no eixo X

MÁX: 10.000 mm/min
(7 in/s)

MÍN: 1 mm/min
(0 in/s)

Velocidade de avanço no eixo Y

MÁX: 10.000 mm/min
(7 in/s)

MÍN: 1 mm/min
(0 in/s)

Velocidade de avanço no eixo Z

MÁX: 10.000 mm/min
(7 in/s)

MÍN: 1 mm/min
(0 in/s)

Capacidade máx. da mesa

300 kg, 600 kg, 800 kg, 1.000 kg
(661 lb, 1.323 lb, 1.764 lb, 2.205 lb)

Peso máx. das ferramentas

7 kg
(15,4 lb)

Peso total

4.000 kg, 5.800 kg, 6.200 kg, 6.500 kg
(8.818,49 lb, 12.786,81 lb, 13.668,66 lb, 14.330,05 lb)

Descrição

O fuso é montado por técnicos altamente qualificados e cada fuso é testado para garantir o seu estado ótimo. ESQUEMA A máquina de qualidade que poupa espaço apresenta janelas laterais do tipo elevador de fácil acesso para o operador, portas frontais extra largas para componentes grandes, proteção em chapa metálica concebida para uma remoção eficiente das aparas. CONSTRUÇÃO A nova série Cyclone VMC é um centro de maquinação de alta velocidade construído com as características de renome da Cyclone de uma estrutura rígida, controlo de movimento de alta velocidade, baixa vibração e alta precisão. As máquinas são amplamente aplicadas nas indústrias aeroespacial, de equipamentos médicos e outras indústrias de alta precisão para fresagem, perfuração, rosqueamento e vários processos de fabricação de moldes. Em combinação com a nossa experiência acumulada ao longo de mais de 40 anos, utilizamos as mais recentes técnicas de conceção digital 3D para melhorar a estrutura mecânica, de modo a obter o melhor desempenho de corte.

---

Tradução automática  (ver texto original em inglês)
