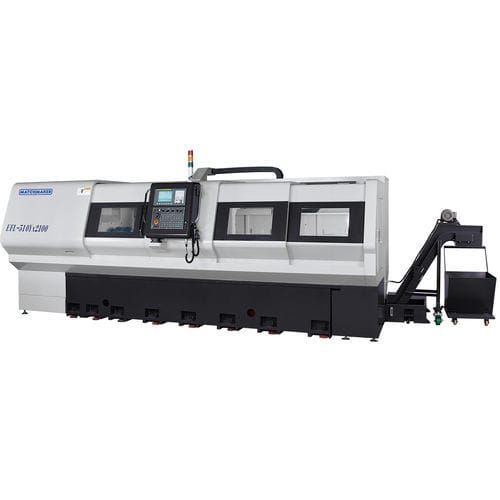

Torno CNC EFL series
horizontalde 3 eixoscom mesa plana

torno CNC
torno CNC
torno CNC
torno CNC
torno CNC
torno CNC
torno CNC
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos
de 3 eixos
Estrutura
com mesa plana
Nariz do eixo-árvore
A2-8, A2-11
Aplicações
para furação
Função combinada
de fresagem, de roscagem
Diâmetro

510 mm, 560 mm, 710 mm
(20,08 in, 22,05 in, 27,95 in)

Velocidade de rotação

40 rpm, 1.000 rpm, 1.500 rpm, 2.000 rpm
(251,327 rad.min-1, 6.283,185 rad.min-1, 9.424,778 rad.min-1, 12.566,371 rad.min-1)

Comprimento máx. peças

1.100 mm, 1.500 mm, 2.000 mm, 2.500 mm, 3.000 mm
(43 in, 59 in, 79 in, 98 in, 118 in)

Curso X

360 mm, 410 mm
(14 in, 16 in)

Curso Z

1.100 mm, 1.600 mm, 2.100 mm, 2.600 mm, 3.100 mm
(43 in, 63 in, 83 in, 102 in, 122 in)

Avanço rápido no eixo X

10.000 mm/min
(7 in/s)

Avanço rápido no eixo Z

20.000 mm/min
(13 in/s)

Potência nominal

15 kW, 18,5 kW
(20,4 hp, 25,2 hp)

Peso

7.400 kg, 7.800 kg, 8.400 kg, 8.800 kg, 9.400 kg
(16.314 lb, 17.196 lb, 18.519 lb, 19.401 lb, 20.723 lb)

Descrição

Para componentes complicados e de grandes dimensões que necessitam de ser maquinados numa única operação de fixação, o MATCHMAKER EFL é a primeira escolha. A sela do eixo X inclinada a 45o em combinação com o eixo Y vertical e o eixo C de ferramentas activas VDI40 potenciam desempenhos de maquinação versáteis, tais como torneamento, fresagem, perfuração e rosqueamento. ERGONÓMICA A grande dimensão de torneamento permite uma interferência estrutural mínima; o fuso de fácil acesso foi concebido ergonomicamente para facilitar a carga/descarga da peça. CASA DE FORÇA A caixa de velocidades de transmissão dinâmica equilibrada está firmemente ancorada na base da máquina com um design de suporte de 3 pontos, fornecendo potência total através de engrenagens de dentes retos de qualidade superior e mecanismo de mudança de engrenagem hidráulica de 3 passos, que é perfeitamente adequado para operações pesadas. CABEÇOTE MÓVEL HIDRÁULICO SISTEMA DE LAVAGEM DE APARAS TRASEIRO

---

Tradução automática  (ver texto original em inglês)

Catálogos

EFL SERIES
EFL SERIES
6 Páginas
