Router CNC MCNC CF

de 3 eixoscom pinopara compósitos

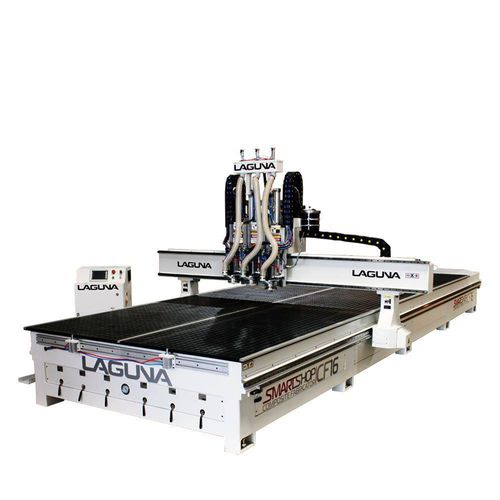

O Roteador CNC Laguna Tools SmartShop CF16 foi criado especificamente para a indústria de fabricação ACP. É projetado para realizar cortes limpos e precisos em alta velocidade para produzir eficientemente painéis compostos de alumínio. O grande formato de tabela (5′ x 16′) do CF16 é especialmente adequado para a usinagem de grandes painéis arquitetônicos que são necessários em muitas aplicações ACM. A precisão da maquinação e a qualidade do corte são asseguradas pelo exclusivo sistema de estrutura de base em aço estrutural de uma só peça, totalmente soldada, da Laguna SmartShop. As máquinas apresentam o projeto especial de mesa de vácuo de seis zonas da Laguna e uma variedade de bombas de vácuo estão disponíveis com as máquinas, dependendo dos requisitos da aplicação. Funcionalidades -Grande área de usinagem 5′ X 16′ -1500mm x 4800mm *Tamanhos personalizados disponíveis. -Design exclusivo de "Sapata" de pressão para uma precisão de profundidade ideal - mesmo que o painel não seja completamente plano. -Acionamentos helicoidais Rack e Pinon nos eixos X e Y. Fuso de esferas nos eixos Z. Design de eixo-árvore -1,2 e 3. Também disponível com eixo-árvore ATC. -(3) 6HP fusos italianos HSD mostrados na máquina abaixo. O movimento "sedoso e suave" das máquinas do pórtico de translação é resultado da usinagem precisa dos componentes do chassi, dos trilhos de guia de contorno de precisão no solo em todos os eixos e do controle de movimento de classe mundial. O movimento em ambos os eixos X e Y é alcançado com cremalheira helicoidal e pinhões acionados por sistemas de acionamento planetário de precisão. O movimento do eixo Z é controlado pelo fuso de esferas de precisão e pelo sistema de acionamento planetário de precisão. Para complementar, a Laguna Tools também desenvolveu um pacote exclusivo de usinagem ACM que inclui três eletroeixo CNC de "cabeça flutuante" para executar as funções de usinagem típicas da fabricação ACM.
