Interferômetro para medição de planeza

para peças grandesautomático

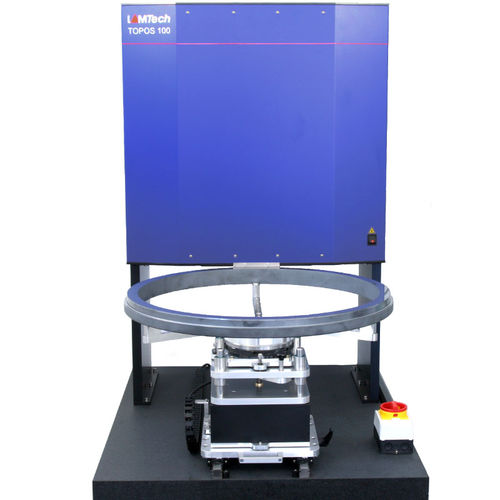

Medição da planicidade de anéis grandes e superfícies com a extensão do TOPOS 100 através de uma mesa de movimentos cruzados ou rotativos Os interferômetros TOPOS são baseados em um princípio de medição sem contato. Esta é a base para uma medição com uma mesa de movimentos cruzados ou rotativos. Assim, não há limite para o tamanho da peça mensurável em referência ao campo de medição do interferómetro. Com o método de uma mesa rotativa ou de cruz, o processo de medição é totalmente automatizado. O número de medições individuais é baseado no tamanho do objeto de teste. Após a medição de cada segmento, o usuário receberá o valor de planicidade de toda a peça como em qualquer outra medição normal. Anéis grandes com diâmetro externo de até 420 mm e largura do anel de até 80 mm Para medir anéis grandes, os segmentos de anéis serão medidos com uma sobreposição. Posteriormente, estes segmentos serão fundidos de forma calculativa. Assim, a base para esta medição é o método de costura. A rotação abaixo do campo de medição do TOPOS 100 é realizada por uma mesa rotativa de precisão motorizada. É possível medir anéis com um diâmetro externo de até 420 mm e com uma largura de anel de até 80 mm. Se a largura do anel for maior, as peças podem ser medidas através de uma mesa de movimentos cruzados.
